H13熱處理要點及其金相組織

時間：2014-02-22 16:11:42 來源：作者：

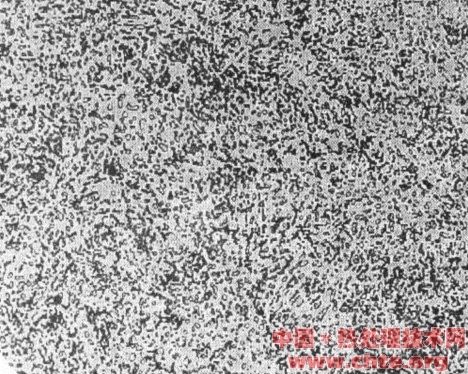

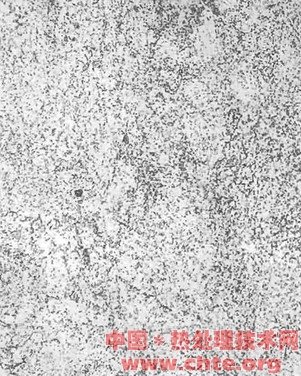

H13 模具鋼球化退火組織：點狀或球狀珠光體+少量網狀分布的二次碳化物 2級(500X)

球化退火工藝:880℃保濕3h，爐冷到740℃保濕3h，爐冷到500℃以下出爐空冷。

熱處理要點：1.務必確保球化轉變溫度740℃保溫3h；

2.務必爐冷至500℃以下才能出爐空冷。

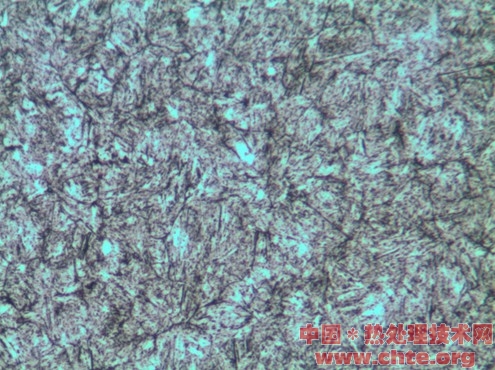

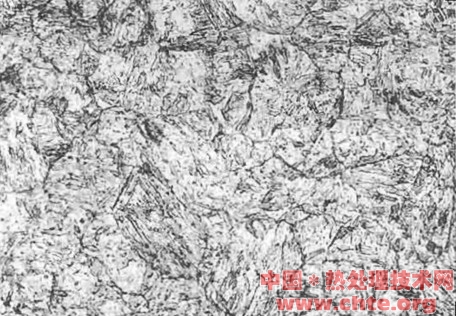

H13 模具鋼1040℃淬火組織：馬氏體（針狀、板條狀）+殘余奧氏體+彌散分布的碳化物+少量針狀下貝氏體(500X)

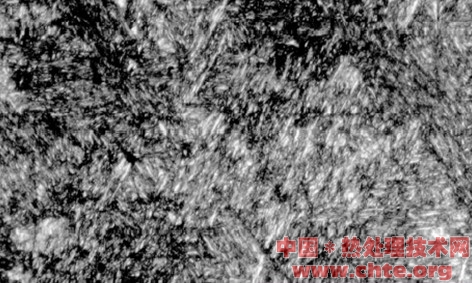

H13 模具鋼1050℃淬火+560~600℃ 三次回火組織：回火馬氏體（細針狀）+回火托氏體+殘余碳化物(500X)

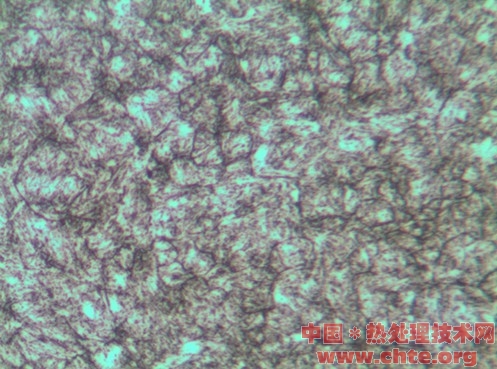

（注：該圖片金相組織中含較多的殘余奧氏體，淬火時冷卻速度過慢，馬氏體轉變不完全。）

【注：本信息除來源為“中國*熱處理技術網”外，均來自互聯網,由“中國*熱處理技術網網友”提供,僅供讀者參考。如果有涉及到版權問題,請發郵件到 admin@chte.org ,我們會及時刪除或處理。】

本文（共有 0 條評論）

內容頁廣告

相關文章

欄目熱門

久久国产免费福利永久_精品欧美视频_久久69国产精品久久69软件_国产毛片久久久久久久久春天_欧美日韩a级片_国产偷抇久久精品
