閉式冷卻塔

時間：2013-04-12 08:56:00 來源：無錫市科巨機械制造有限公司作者：

工作原理:
風冷部分：工作流體（軟水或其他液體）在閉式冷卻塔的盤管循環，流體熱量被盤管的管壁吸收后，通過冷卻器上側部的風機把管壁的熱量排出機外。
特點：風的流向：風由紫銅管冷卻器側面的冷風進風口進入，然后流經冷卻器吸收熱量后，由排風口排出。
水冷部分：當流體溫度過高時（超過設定的溫度時）自動啟動噴淋系統，噴淋泵將水噴灑在濕熱的管壁并形成水膜，通過蒸發吸收大量熱量（蒸發潛熱）。噴淋水一部分變成水蒸氣，被流動的空氣帶走，未被蒸發的水滴落在填料熱交換層上降溫后匯集入集水槽里供下一次循環使用。盤管里的流體封閉式循環，理論上無消耗量。
特點：噴淋水的流向（由上向下）：噴淋水由紫銅管冷卻器上部的散水盤均勻的噴灑下來，然后流經紫銅管冷卻器吸收熱量后滴落到冷卻塔集水槽中供下一次循環使用。



產品優點：

1、采用紫銅管熱器與噴淋水產生熱交換冷卻介質，紫銅換熱器降溫速度快，高效節能。

2、采用全封閉管路循環，可防止雜物進入冷卻管路系統和冷卻介質的蒸發損耗。介質不會受污染，確保了被冷卻介質的潔凈度；保護元器件不被損壞，故障少，無結垢現象。杜絕雜物引起的管路堵塞。

3、采用小功率、大流量、低揚程循環水泵，不僅工作效率高，而且節能效果明顯

4、在噴淋系統上方設有收水器，最大限度地減少了水的損失，尤其在干旱缺水地區更顯示出其節水的優勢

5、自動數顯溫控，省水省電節能、精度高、操作簡單。

6、無需建水池，在減少占地面積的同時，大大降低了投資成本。占地少、安裝、維護簡單、易址方便。

7、用途廣，可直接冷卻淬火液、油類、醇類等對換熱器（紫銅管）無腐蝕作用的介質，介質無損耗,成份穩定。

8、采用封閉式循環，保護了水資源的環境安全；加上水霧蒸發量少，保護了大氣層環境。放置在室內也不會影響室內環境，不會破壞其他設備的使用條件。在水資源缺乏地區尤其適用。

9、閉式冷卻機在出水口設有水溫顯示器及報警功能，并能通過數顯溫控儀控制噴淋系統來實現進出水溫度的調節。使風冷閉式冷卻機在規定的水溫范圍內對設備連續、安全地高效冷卻。采用自動化智能控制，可根據工況要求自動變換冷卻模式，操作簡單可靠

10、用戶購買設備后只需在我方技術人員指導下，將進、出水兩管路一連接，就可以馬上投入使用，這極大的節省了技術人員和公司領導精力。

11、閉式冷卻塔適用于對循環水質要求較高的各種冷卻系統，可廣泛應用于化工、制藥、電力、冶金等領域的冷卻換熱生產系統。在電力、化工、鋼鐵、食品和許多工業部門有應用前景。

閉式冷卻塔結構特點

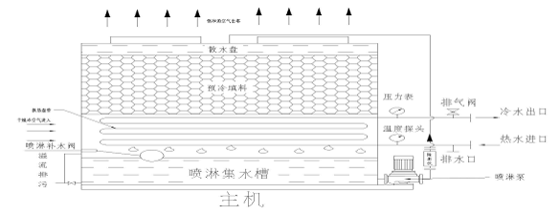

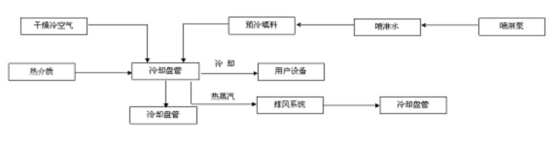

工作過程中，冷卻介質由主循環泵驅動在換熱器及需冷卻設備（如：電源、爐體等）之間循環流動，噴淋水均勻地噴灑在換熱器上，在換熱器外表面形成均勻的水膜，冷空氣由塔體下方的進風口進入塔內，與噴淋水逆流經過換熱器表面，在此過程中有兩種換熱方式，即冷空氣與冷卻介質之間的熱傳導和噴淋水蒸發吸熱的熱交換，吸收熱量后的飽和熱濕空氣由風機排至大氣中，其余的噴淋水流入塔體下部的水槽，由水泵再輸送至噴淋系統。如此往復，換熱器內的冷卻介質得到降溫冷卻。
　　閉式冷卻塔有兩種運行模式，即：風冷、風冷+噴淋。兩種模式的切換由電控系統根據工況要求自動進行，實現節能降耗。 www.lqueta.cn" L f$ T5 o* Z; X

排風系統：

采用三防鋁殼風機，安裝在特質的引鳳筒內，頂部采用熱鍍鋅鋼絲網罩加以保護。風機電機采用防腐等級IP55級，絕緣等級為F級。

外殼：

整個閉式冷卻塔機組采用熱鍍鋅鋼板制作，所有焊接部分都涂上含鋅95%以上的富鋅漆。表面噴涂環保型藍色錘紋漆。以加強防腐性能。可根據用戶需求調整材質。

電氣控制柜：

電氣控制柜，適合室外應用，棵采用PLC控制模式。

噴淋系統：

采用立式離心泵提供足夠的噴淋水量，確保整套盤管組完全包容在水流中。噴淋管采用標準PVC材料制造保證其防腐性能。

冷卻盤管：

采用國際標準，純度為99.9%的T2脫酸紫銅管制作，傳熱效率高。采用交叉排列，提高了傳熱效率，減小了通過機組的空氣壓力降。裝備好后的盤管在水中經過1.2Mpa空氣試壓，以確保無泄漏。

（脫水器）擋水器：

由PVC材料制成，分組安裝在機組內、脫水器有三次轉向式設計以保證阻擋住排氣氣流中夾帶的水分。使最大水分飄逸率小于循環水量的0.1%。

進風格柵：

由PVC材料構成，安裝在機組周圍便于拆裝的框架上，一遍進出水盤維護工作，格柵有兩次空氣轉向防止濺水和陽光直射水盤。具有空氣減速區，有效將吸氣方向盤引向風機。

補水口：

節能環保的先鋒—閉式冷卻塔

　　當下最為熱門的話題就是節能環保，這是非常迫切的一個現實問題，這對于各個行業來說都是非常緊要的。多年來，諸多專家人士為了實現這個目標開展了積極的節能改造工作并取得了不錯的成效。這些年來，不斷有新的節能產品問世，這對消費者來說是一件值得高興的事，其中閉式冷卻塔是近段時間來非常受歡迎的一種產品。

　　之所以能取得如此成績與其自身所具有的諸多優點有著顯著的關聯。分析來看，在以下幾個環節中功效顯著：首先，在材料的選擇上絕對不會有任何問題，基本上是按照嚴格的篩選，不會有雜質摻雜。其次，該產品的操作難度較小，能通過自控系統盡心管理，可以在很大程度上節省人力成本。最后，該產品具有的環保性能非常突出，這也是最受諸多廠家好評的重點。這主要是因?yàn)殡姍C(jī)產品的運用較為理想，可以在最大程度上降低飄水損失，從而使其更符合環保的要求。

閉式冷卻塔具有的諸多優勢簡介：

　　在人們的生活領域中各類的制冷產品已經是屢見不鮮了，尤其是對于冷卻塔產品而言更是如此。當然，該產品的最主要的應用領域還是集中在諸多的工業企業中，相比較傳統的產品，它所具有的優勢是極為明顯的，主要包括以下幾點內容：

　　第一，全封閉循環的方式可以有效防止雜物的進入從而使得耗損降低，在很大程度上可以減輕企業壓力。

　　第二，因?yàn)橹饕且攒浰鳛槔鋮s的主要媒介，因此大大降低了故障的概率，這對于提高產品使用壽命有著非常積極的意義。

　　第三，由于該產品的體形不大，因此所占用的空間相對小很多，不僅搬運方便而且能有效節省空間。

　　第四，整個產品的系統采用的是全自動的智能化控制，因此操作起來的難度更小，可以有效節省人力物力。

第五，該產品的用途非常廣泛，所能冷卻的對象范圍甚廣。
