摘要:針對(duì)20CrMnTiH鋼鍛造裂紋問(wèn)題進(jìn)行實(shí)驗(yàn),發(fā)觀鍛造裂紋的產(chǎn)生原因是原始材中存在氧化物夾雜、硅、錳成分偏析以及鍛遺加熱時(shí)間控制不當(dāng)?shù)取?/span>WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
關(guān)鍵詞:20CrMnTiHWUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
1試驗(yàn)條件與方法WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
20CrMnTiH7~8級(jí),強(qiáng)度高、韌性好,廣泛應(yīng)用于機(jī)械行業(yè)。萊蕪鋼鐵股份有限公司特鋼廠()20CrMnTiH鋼用戶反映在鍛造時(shí)有裂紋出現(xiàn),特取試樣進(jìn)行分析。其化學(xué)成分和熱加工工藝分別見(jiàn)表1和表2。WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
20GrMnTiH鋼由鋸床下料。鍛造加熱在煤氣爐中進(jìn)行,其變形過(guò)程為;圓鋼()→墩粗→進(jìn)模打平→沖孔→擴(kuò)孔→整平→挖槽→修磨。在鐓粗工序中有多件鍛坯產(chǎn)生裂紋。裂紋基本呈橫向分布在上下表面上。每件有2~650mm1。5mm,深度約3~4mm,而且有的裂紋在末端呈放射狀。WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
2檢驗(yàn)結(jié)果WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
4%1、2、3和4。WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
圖1WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
20GrMnTiHWUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
鋼組織400×圖2 20GrMnTiH100×WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
圖350×圖4100×WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

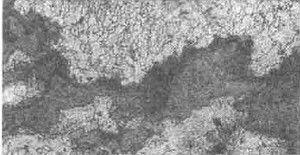

圖1中,20CrMnTiH+20m的方形AlN100X8級(jí)。WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

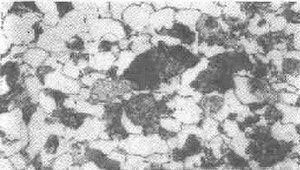

為顯示出20CrMnTiH鋼的裂紋缺陷,在400X下拍攝了其橫向裂紋如圖2所示。從該照片上可以看出。裂紋內(nèi)部有灰色的物質(zhì),靠近裂紋的晶粒比裂紋兩邊較遠(yuǎn)處基體的晶粒要大得多,裂紋沿晶粒粗大處產(chǎn)生并擴(kuò)展。說(shuō)明在軋制過(guò)程中加熱時(shí)間過(guò)長(zhǎng)。WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
圖3是一裂紋末端形貌,由圖看出裂紋擴(kuò)展時(shí)有分叉,呈"Y"字形。照片上沿裂紋有黑色的斑點(diǎn)。為未清理掉的臟物。WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

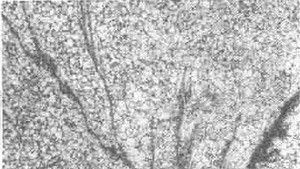

圖488條不同的裂紋中也有部分裂紋分為更小的裂紋,呈放射狀。裂紋附近的晶粒明顯大于基體的晶粒。有過(guò)熱現(xiàn)象。WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
3分析及討論WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
(1)20CrMnTiH鋼的基體組織是正常的,圖4顯示在裂紋邊沿的晶粒比基體的晶粒要粗大,有微過(guò)熱現(xiàn)象。圖2,圖3,圖4照片的共同之處是裂紋內(nèi)部都有灰色的氧化物夾雜,說(shuō)明冶煉時(shí)排渣不凈,這是直接導(dǎo)致產(chǎn)生裂紋的原因,但在原材料中并沒(méi)有發(fā)現(xiàn)有裂紋。伴隨著晶粒大小不均勻。由此我們推斷這是鍛造裂紋。另一方面。之所以形成上述罕見(jiàn)的這么多的裂紋,還有另外的因素,F(xiàn)場(chǎng)觀察,由于控溫儀表的顯示誤差致使始軋溫度超過(guò)所規(guī)定的值,軋制時(shí)仍保留著B鐵素體和奧氏體的混合相,該兩相組織也進(jìn)一步導(dǎo)致了裂紋的擴(kuò)展。一旦出現(xiàn)微小裂紋,裂紋兩邊由于空氣的進(jìn)入而反應(yīng)導(dǎo)致脫碳,由于脫碳,裂紋兩邊出現(xiàn)貧碳區(qū),晶粒長(zhǎng)大的阻力減小。所以裂紋兩邊的晶粒比基體的要大。此外,在圖4Mn、Cr1。11%和1。30%Mn0。01%。由于Mn、CrMn、Cr在裂紋處的偏析形成了過(guò)量的合金碳化物,增大了材料的脆性,所以形成了如圖4所示的裂紋。WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
(2)從受力情況分析,圖2,圖3和圖4裂紋都屬于張開(kāi)型裂紋,拉應(yīng)力垂直于裂紋擴(kuò)展面、裂紋沿作用力方向張開(kāi),由于氧化物夾雜的塑性非常小,其邊緣產(chǎn)生應(yīng)力集中,材料受到的應(yīng)力為:WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
式中K---夾雜物與基體應(yīng)力場(chǎng)強(qiáng)度因子;r---位移矢量。WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
KK1,所以σ>σ11時(shí)。裂紋就沿夾雜物與鋼基體接觸面產(chǎn)生并擴(kuò)展。這時(shí)鋼件的系統(tǒng)勢(shì)能下降,進(jìn)一步鍛造,在夾雜物尖端又集中了大量的應(yīng)力和勢(shì)能,當(dāng)這種應(yīng)力和勢(shì)能超過(guò)材料所能承受的韌性極限時(shí),裂紋就會(huì)在夾雜物尖端向有組織缺陷和有更細(xì)小的夾雜物方向伸展,形成更小的沿晶裂紋,從而形成象圖3和圖4所示的形態(tài)。WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
4結(jié)論WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
該20CrMnTiH鋼裂紋是由下列兩種因素綜合作用的結(jié)果:其一是內(nèi)部有夾雜物,這直接導(dǎo)致了鋼件在鍛造中產(chǎn)生裂紋,是主要原因;其二是材料有徽過(guò)熱和成分偏析現(xiàn)象,形成組織缺陷,致使裂紋擴(kuò)展更加敏感。WUg熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
|
