汽車減振器穩(wěn)定桿球銷斷裂分析

時(shí)間：2013-04-17 15:45:19 來(lái)源：作者：

穩(wěn)定桿球銷由35CrMo鋼制造，經(jīng)鍛造、調(diào)質(zhì)處理，在安裝時(shí)發(fā)生斷裂。斷口經(jīng)掃描電鏡觀察，屬沿晶韌性斷口，晶粒粗大、晶界有氧化現(xiàn)象，說(shuō)明球銷在熱加工時(shí)有過(guò)熱現(xiàn)象，局部晶界已發(fā)生過(guò)燒，從而導(dǎo)致材料脆化、發(fā)生脆斷。

見(jiàn)圖1～圖5

圖1 實(shí)物

說(shuō)明：穩(wěn)定桿斷裂形貌，斷裂發(fā)生于球銷的球與銷桿的過(guò)渡圓角處。

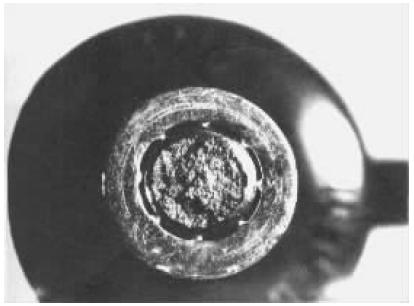

圖2 2.2×

說(shuō)明：斷裂球銷斷口形貌，斷口粗糙，呈顆粒狀。

圖3 SEI 250× 圖4 SEI 1000×

圖4 SEI 2000×

說(shuō)明：圖3為球銷斷口較低倍率下形貌，為沿晶韌性斷裂。晶界面上除分布有大量的微小韌窩外，還有塊狀氧化物。

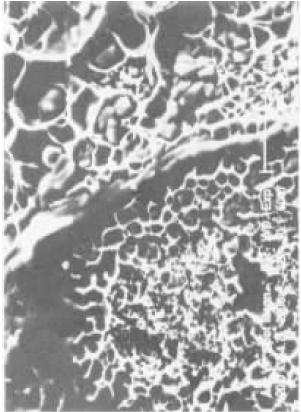

圖4為斷口高倍像。除韌窩外可觀察到晶界被氧化現(xiàn)象，圖中長(zhǎng)條狀黑色區(qū)為晶界氧化膜。晶界氧化是過(guò)燒的特征。

圖5中顯示了高倍下韌窩內(nèi)有MnS粒子析出的現(xiàn)象。由上述特征說(shuō)明球銷在熱加工時(shí)有過(guò)熱和過(guò)燒現(xiàn)象，從而導(dǎo)致零件脆化。

來(lái)頂一下

返回首頁(yè)

收藏到QQ書(shū)簽

【注：本信息除來(lái)源為“中國(guó)*熱處理技術(shù)網(wǎng)”外，均來(lái)自互聯(lián)網(wǎng),由“中國(guó)*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問(wèn)題,請(qǐng)發(fā)郵件到 admin@chte.org ,我們會(huì)及時(shí)刪除或處理。】

本文（共有 0 條評(píng)論）

內(nèi)容頁(yè)廣告

相關(guān)文章

欄目熱門(mén)

久久国产免费福利永久_精品欧美视频_久久69国产精品久久69软件_国产毛片久久久久久久久春天_欧美日韩a级片_国产偷抇久久精品

汽車減振器穩(wěn)定桿球銷斷裂分析
