齒輪材料為40CrNiMo，加熱至850～860℃后冷卻至340～350℃等溫淬火。工作時轉速為1000r/min，300h后發生斷齒。斷裂齒輪的斷齒宏觀斷口形貌如圖1所示。斷口上有貝殼紋花樣，箭頭所示處為裂源，裂源產生于齒根部，斷口宏觀形貌可判斷屬于疲勞斷裂。斷口用電子顯微鏡觀察，有疲勞輝紋特征，見圖2。在斷口裂源處取樣作金相檢驗，其顯微組織為上貝氏體，見圖3。而340～3500C等溫淬火的正常組織為下貝氏體。2jb熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

分析結論：齒輪屬疲勞斷裂。由于等溫處理溫度控制不當，使顯微組織沒有得到所需要的下貝氏體組織，導致材料疲勞強度下降，而在應力集中的齒根部位產生疲勞裂紋。2jb熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

2jb熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖1  實物2jb熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖號：圖12jb熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：斷齒斷口宏觀形貌，有貝殼紋花樣，箭頭所示處為疲勞源。2jb熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

2jb熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

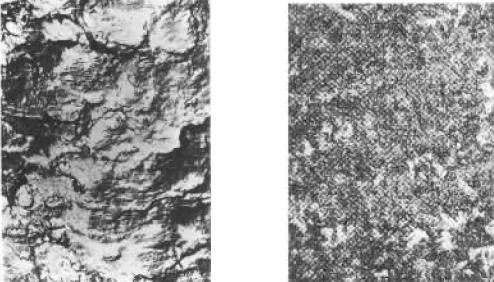

圖2   TEl   5000×                                                      圖3   0MI   500×2jb熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖號：圖22jb熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：齒輪斷口復型透射電鏡圖像。具有細密的疲勞輝紋特征。2jb熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖號：圖32jb熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：斷口疲勞源處顯微組織為上貝氏體組織，呈羽毛狀形態。試樣用4％硝酸酒精浸蝕。2jb熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
