龜裂或魚鱗狀鋼坯表面裂紋產生的原因很多，超量低熔點有害元素Pb、Sn、As、Sb、Bi導致的開坯魚鱗狀或龜裂就是其中一種，見圖1。鋼中含有超量低熔點有害元素，在低倍酸浸試片上顯露出形似白點的鋸齒狀沿晶裂紋，見圖2，實際上是沿晶分布的低熔點元素受酸腐蝕所致。將斷口在掃描電鏡上觀察，會在晶界上看到白色的網狀特征，它們是低熔點元素偏聚于晶界呈現出的熔融特征，見圖3、圖4。圖5是晶界上白色蜂窩狀低熔點元素Pb的X射線面分布圖。圖6是低熔點元素Pb、Sn、As的X射線能譜圖。xOH熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 xOH熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

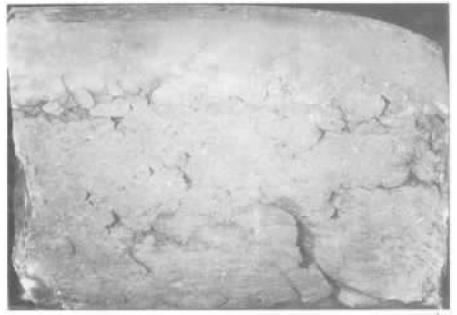

圖1 GCr15SiMn鋼坯超量低熔點元素產生的鋼坯表面魚鱗狀裂紋xOH熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 xOH熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

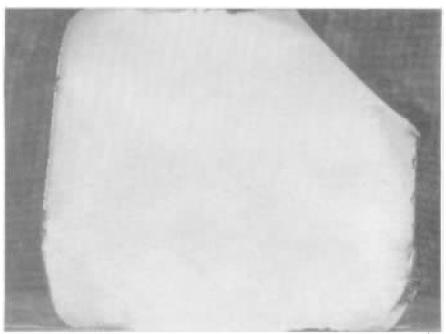

圖2 在酸浸低倍試片上鋸齒狀黑線是晶界上的低熔點元素受酸腐蝕所致xOH熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 xOH熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

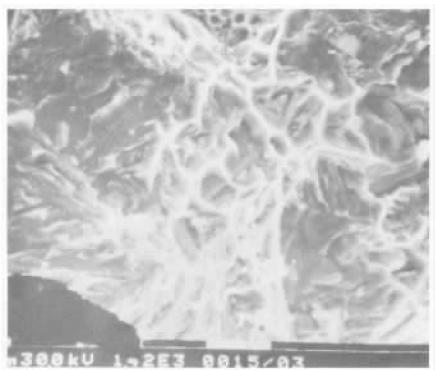

圖3 低熔點元素偏聚于晶界上產生蜂窩狀熔融特征xOH熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 xOH熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

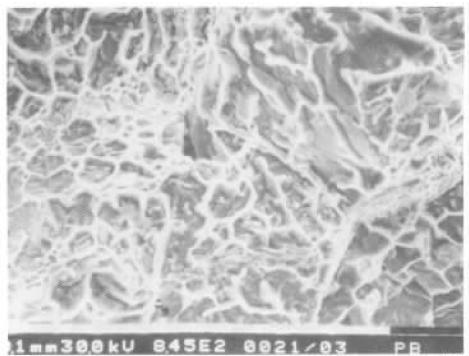

圖4 晶界上的白色蜂窩狀低熔點元素熔融特征xOH熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 xOH熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

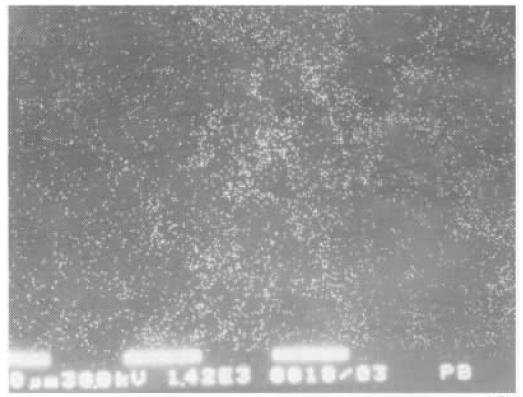

圖5 白色蜂窩狀低熔點元素Pb的X射線面分布圖xOH熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 xOH熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖6 低熔點元素Pb、Sn、As的X射線能譜圖xOH熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
加強廢鋼的分選，避免含有有害元素的廢鋼進入鋼液，可以消除或減輕有害元素對鋼的危害。xOH熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
