常出現(xiàn)在馬氏體鋼，半馬氏體鋼及有大量硬脆組織的鋼中，具有較大的熱應(yīng)力及組織應(yīng)力，冷卻時易形成裂紋，多出現(xiàn)在鋼坯的角部，見圖1、圖2。應(yīng)力裂紋多與軋制流線一致，見圖3。在軋制及軋后擴展的裂紋中沒有脫碳現(xiàn)象，見圖4，這是應(yīng)力裂紋的主要特征。EKV熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

EKV熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

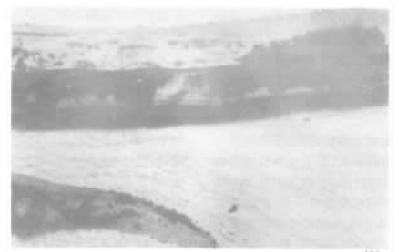

圖1  18Cr2Ni4WA鋼坯角部的應(yīng)力裂紋宏觀形態(tài)EKV熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

EKV熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

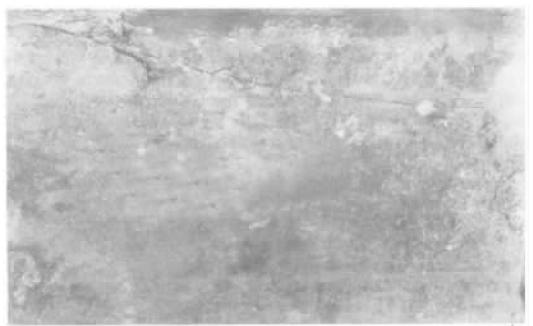

圖2  18Cr2Ni4WA鋼角部的應(yīng)力裂紋宏觀形態(tài)EKV熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

EKV熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

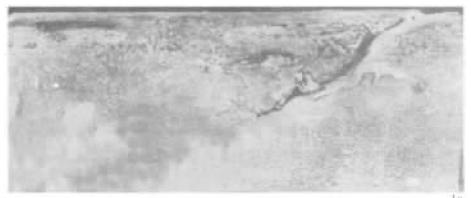

圖3  軋制流線與裂紋的對應(yīng)關(guān)系EKV熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

EKV熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

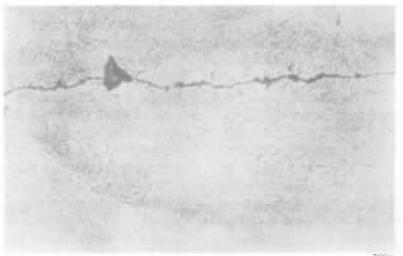

圖4  應(yīng)力裂紋附近沒有脫碳現(xiàn)象EKV熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
