鋼坯表面柱狀晶發(fā)達(dá)燒損嚴(yán)重引起的龜裂

時(shí)間：2013-04-18 16:41:56 來源：作者：

此種缺陷的宏觀形態(tài)表現(xiàn)為嚴(yán)重的縱向和橫向裂紋及嚴(yán)重的龜裂，見圖1、圖2。橫向酸浸低倍照片上可以看到沿柱狀晶開裂裂紋深度達(dá)幾十毫米，裂紋尖端已達(dá)鋼坯方形偏析區(qū)，見圖3、圖4。金相觀察表明，在35Mn2鋼軋后鋼坯內(nèi)仍殘留著粗大的柱狀品，見圖5。圖6顯示35Mn2鋼坯沿著柱狀晶晶界開裂與沿晶形態(tài)特征。掃描電鏡觀察指出，軋后在鋼坯橫截面上仍保留柱狀晶，圖7是20CrNi2Mo鋼坯沿柱狀晶開裂的柱狀晶斷口形態(tài)。從圖8可以看出35Mn2鋼坯柱狀晶裂紋一側(cè)有明顯的脫碳(白色區(qū))現(xiàn)象，而且在支裂紋中有顆粒粗大的高溫氧化生成物，見圖9。

圖1 35Mn2鋼錠在加熱19.5h后在錠表面產(chǎn)生嚴(yán)重的表面裂紋

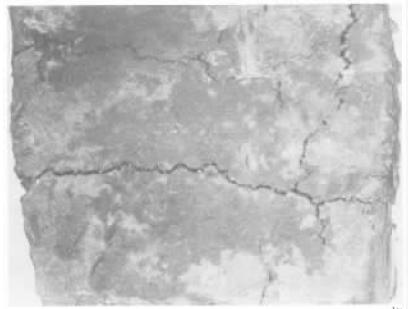

圖2 35Mn2鋼坯表面嚴(yán)重的龜裂

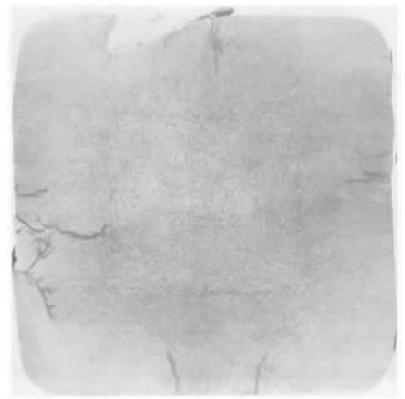

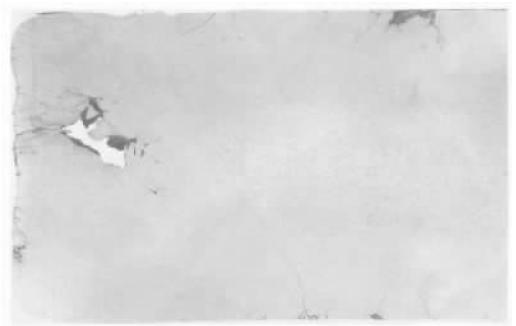

圖3 35Mn2鋼坯橫向酸浸低倍形態(tài)，柱狀晶裂紋前端已達(dá)方形偏析區(qū)

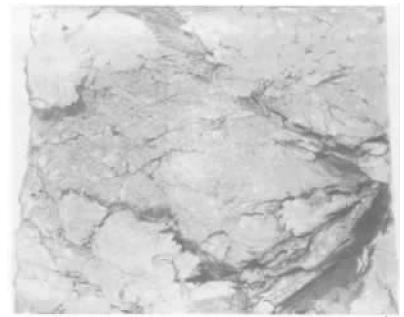

圖4 35Mn2鋼板坯柱狀晶開裂橫向低倍形態(tài)

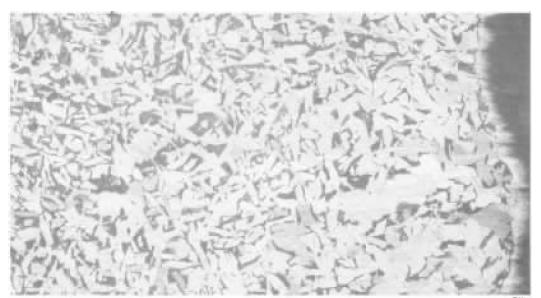

圖5 在35Mn2鋼坯上仍殘留著柱狀晶

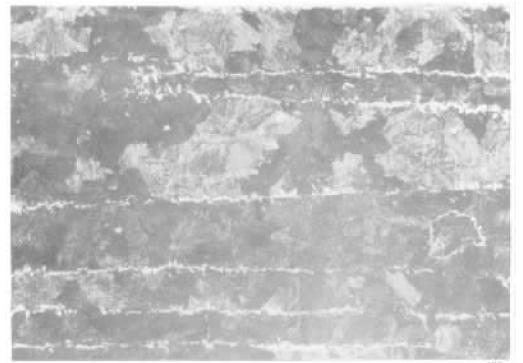

圖6 35Mn2鋼坯沿著柱狀晶晶界開裂與沿晶形態(tài)特征

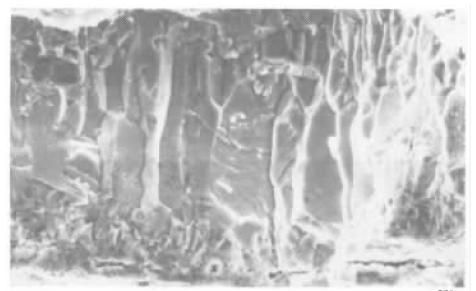

圖7 20CrNi2Mo鋼坯沿柱狀晶開裂的柱狀晶斷口形態(tài)

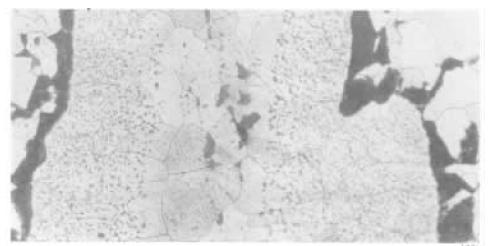

圖8 35Mn2鋼坯柱狀晶裂紋一側(cè)有明顯的脫碳(白色區(qū))現(xiàn)象

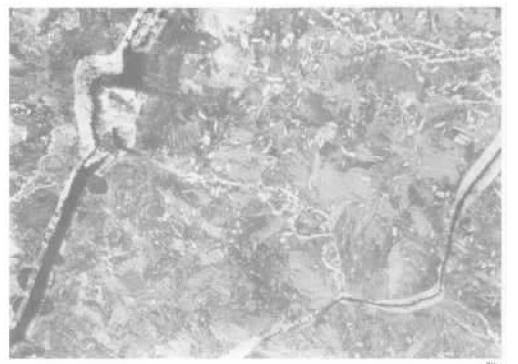

圖9 35Mn2鋼坯一個(gè)支裂紋中分布著顆粒較大的高溫氧化生成物

產(chǎn)生此種裂紋的主要原因是由于澆注溫度高、細(xì)小等軸晶層薄，鋼錠加熱時(shí)，在高溫區(qū)停留時(shí)間長，表面細(xì)小等軸晶層氧化燒損嚴(yán)重，甚至造成柱狀晶裸露，在軋鋼時(shí)產(chǎn)生沿柱狀晶界開裂的裂紋。

來頂一下

返回首頁

收藏到QQ書簽

【注：本信息除來源為“中國*熱處理技術(shù)網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問題,請(qǐng)發(fā)郵件到 admin@chte.org ,我們會(huì)及時(shí)刪除或處理。】

本文（共有 0 條評(píng)論）

內(nèi)容頁廣告

相關(guān)文章

欄目熱門

久久国产免费福利永久_精品欧美视频_久久69国产精品久久69软件_国产毛片久久久久久久久春天_欧美日韩a级片_国产偷抇久久精品

鋼坯表面柱狀晶發(fā)達(dá)燒損嚴(yán)重引起的龜裂
