失效軸承材料為GCr15，經860℃淬火、150℃回火，在使用過程中發生內圈滾道表面剝落現象。軸承在工作過程中，滾道與滾子表面受到應力反復作用時，在離表面距離為接觸區寬的0.786倍處為最大剪切應力集中區。當次表面存在大塊碳化物、夾雜等第二相質點時，便引發疲勞源，并向表面擴展形成片狀剝落。此為接觸疲勞失效的宏觀特征。vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

用掃描電鏡觀察剝落坑，在坑的底部可發現疲勞輝紋、韌窩、準解理等特征。接觸疲勞失效通常是由于接觸應力較高所致。vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖1vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

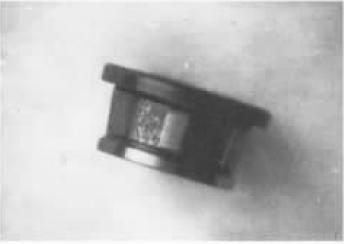

說明：失效軸承內圈實物，滾道表面有剝落現象。vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖2vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：沿剝落處取樣，經4%硝酸酒精溶液浸蝕。顯微組織為隱針狀回火馬氏體和碳化物顆粒，可見剝落坑底部有裂紋向側面基體擴展的現象。vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖3vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：剝落坑掃描電鏡圖像。圖中坑上部區有疲勞輝紋特征，下部分區為帶方向性的韌窩，為剝落時的撕裂區。vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖4vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：圖中左下角為疲勞輝紋區，箭頭所示為輝紋，上部分為韌窩。vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖5vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：剝落坑內準解理特征，坑底疲勞裂紋向表面擴展時的撕裂區，除韌窩形式外還可通過準解理方式產生撕裂。vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖6vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

說明：剝落坑區的裂紋。在未形成完全剝落時，局部區產生與表面相接的微裂紋。vvs熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
