機(jī)床小軸套開(kāi)裂分析

時(shí)間：2013-04-19 11:13:40 來(lái)源：作者：

機(jī)床用小軸套，外圓為Ф55mm，孔為Ф25mm，總厚度為10mm，材質(zhì)系GCr15鋼，經(jīng)淬火、回火處理。在表面磨削加工后發(fā)現(xiàn)有30多件表面嚴(yán)重開(kāi)裂。在開(kāi)裂件表面均可看到回火色斑，裂紋大都與磨削方向（磨痕）垂直分布。

抽取一開(kāi)裂件，在裂紋處軸向截取金相試樣。未浸蝕狀態(tài)下，可看到裂紋由表向內(nèi)向兩側(cè)延伸，在尾部區(qū)域裂紋呈斷續(xù)、曲折形態(tài)。試樣浸蝕后可看到表面局部區(qū)域呈白亮層帶，即二次淬火區(qū)形貌，其厚度達(dá)0.10mm，并伴有裂紋彎曲走向，如圖1所示。基體組織為隱針馬氏體、較多顆粒碳化物和少量殘余奧氏體，碳化物呈帶狀偏聚，部分趨網(wǎng)狀分布，如圖2所示。

圖1

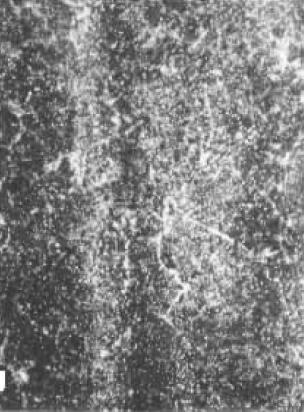

圖2

基體硬度：672-660 HV0.2（約58HBC）；白色二次淬火區(qū)硬度：857-6810HV0.2（約64HBC）。

由基體馬氏體形態(tài)可知，熱處理過(guò)程中未有過(guò)熱現(xiàn)象。由表層組織分布形貌及硬度測(cè)定結(jié)果可推斷：磨削工藝嚴(yán)重失控，磨削燒損造成表面二次淬火，引發(fā)表面裂紋，而原材料中碳化物分布不甚正常，致使裂紋大規(guī)模擴(kuò)展。這種因磨削工藝不當(dāng)引起的裂紋通常稱磨削裂紋。

來(lái)頂一下

返回首頁(yè)

收藏到QQ書簽

【注：本信息除來(lái)源為“中國(guó)*熱處理技術(shù)網(wǎng)”外，均來(lái)自互聯(lián)網(wǎng),由“中國(guó)*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問(wèn)題,請(qǐng)發(fā)郵件到 admin@chte.org ,我們會(huì)及時(shí)刪除或處理�！�

本文（共有 0 條評(píng)論）

內(nèi)容頁(yè)廣告

相關(guān)文章

欄目熱門

久久国产免费福利永久_精品欧美视频_久久69国产精品久久69软件_国产毛片久久久久久久久春天_欧美日韩a级片_国产偷抇久久精品

機(jī)床小軸套開(kāi)裂分析
