殼體用ZG15Cr1Mo1V鋼鑄造后經均勻化正火處理和720℃退火，隨爐冷卻。鑄件經磁粉探傷發現表面有裂紋。kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
閥門殼體的開裂部位處于鑄件冒口的中心線附近，在凝固后期，殘留液體金屬的雜質濃度相對提高，容易使樹枝狀結晶的生長前沿成膜狀分布，又得不到充分補縮，而且此處往往集中了凝固金屬的收縮應力，結果在這種凝固得比較晚的晶間液膜處產生裂紋。所以金相分析中呈現出樹枝狀晶間的氧化現象。為了觀察裂紋處的斷口形貌，沿裂縫壁敲開，可看到裂縫內壁表面呈灰暗的氧化色，肉眼可見到斷面有許多呈一定幾何規律排列的橢圓形顆粒。試樣經超聲波清洗，在掃描電鏡下可觀察到各個方向生長的成串的樹枝狀結晶形態，形如剛玉。kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
由上可見，閥殼上部的裂紋，系鑄件縮裂所致，裂紋發源于液膜狀態的樹枝狀晶間。為了避免此熱裂紋的產生，應改進澆冒口系統，從工藝上保證鑄件的質量。kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
見圖1~ 圖2。kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖1kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖2kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

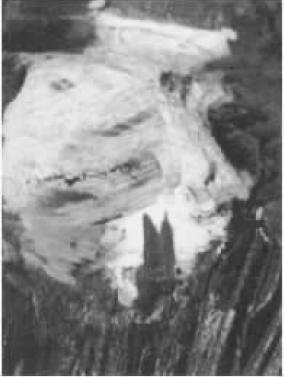

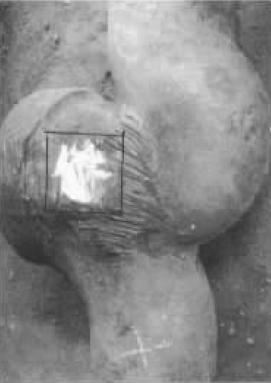

說明：圖1所示系閥門殼體鑄件外形，黑框所標區域分缺陷部位。圖2為黑框區的放大像。經磁粉探傷后有裂紋，其裂紋形貌似樹枝狀分叉形。kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖3kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖4kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

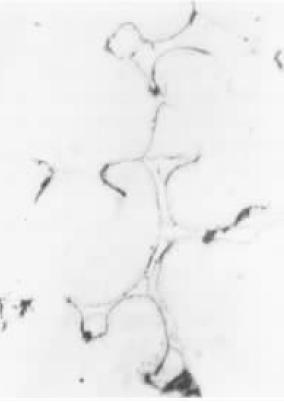

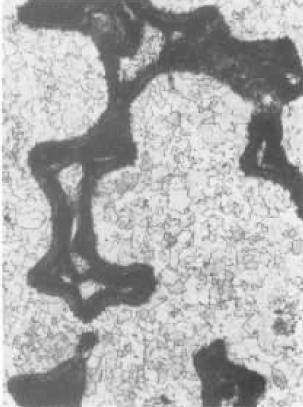

說明：裂紋區截取金相試樣，拋光態下可觀察到晶界氧化并伴有疏松及氧化物夾雜，如圖3所示。試樣經4%硝酸酒精溶液浸蝕后，如圖4 所示，黑色區為樹枝狀疏松，有氧化現象。基體組織為細晶粒鐵素體和少量珠光體。kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圖5kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

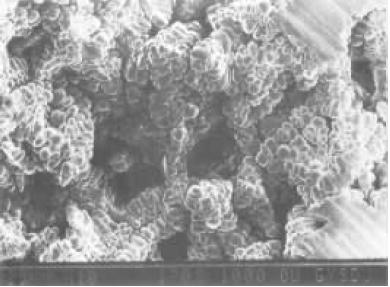

說明：沿裂紋處敲開后斷口掃描電鏡圖像。可見圓球形樹枝晶，這種球形晶粒的出現部位為鑄件的疏松區，是結晶時晶粒自由表面生長的特征。kd4熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
