Gx3熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖1Gx3熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

Gx3熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖2Gx3熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

Gx3熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖3Gx3熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

材料：3Cr13Gx3熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：鍛造態(tài)Gx3熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：圖1、圖2未浸蝕；圖3：氯化高鐵鹽酸水溶液浸蝕Gx3熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織說明：過燒缺陷。Gx3熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

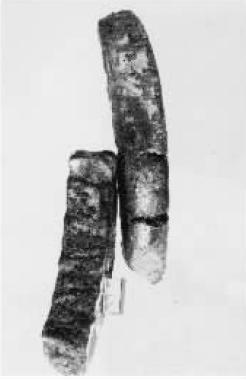

圖1：鍛后表面龜裂并斷成兩塊，斷口粗糙，部分有氧化色。Gx3熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

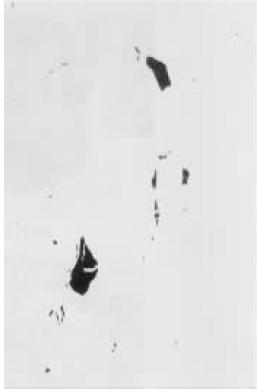

圖2：未浸蝕觀察，試樣磨面上有許多熔化孔洞和沿晶氧化夾雜物。Gx3熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

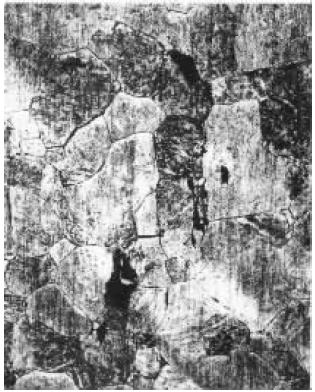

圖3：浸蝕后觀察，熔化孔洞和氧化夾雜物沿晶分布更明顯，孔洞大部分也是沿晶分布。Gx3熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

3Cr13鋼的鍛造溫度為850℃~1200℃，但由于鍛造加熱溫度過高，使表面嚴重氧化并沿晶界向內擴展，進一步在晶界上出現熔化和脫落，鍛造時使表面產生龜裂并斷裂。Gx3熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
