銷軸熱處理調質作業指導書1

時間：2013-08-30 12:54:03 來源：作者：

一設備：（1）箱式爐：功率45KW,有效容積：600×1200×500。

（2）電阻爐控制柜：功率50KW，控制回路電壓：220V，電流80A，頻率50HZ，相數3。

（3）洛氏硬度計：規格HR-150A。

二材料：40Cr、45#圓鋼：

三調質處理：

（一）40Cr銷鈾：

1 升溫：將爐溫升至淬火溫度840±10℃。

2 裝爐：裝爐時盡量將粗細相近的圓鋼放進一爐，圓鋼堆放兩側距加熱電阻絲距離＞80mm,后端距爐壁＞150mm,前端距爐門＞200mm。若粗細圓鋼混裝，則本著“粗下細上”的原則，將粗軸放在下面，細軸放在上面。

3 加熱時間（包括裝料后升溫時間和保溫時間）：τ=αCD

τ—加熱時間；

α—加熱系數，取1.6min/mm;

C—裝爐系數，取1.5；

D—工件的有效厚度；

如：φ60銷軸，加熱時間τ=60×1.6×1.5=144分鐘

也可以通過觀察窗觀察工件的顏色，如料堆中間的顏色和爐膛顏色一致（橘黃色），若無雜色，說明加熱時間已到。

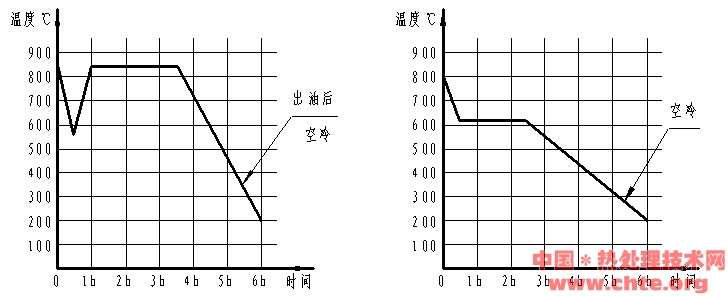

4 出爐淬火：出爐時先出細軸，后出粗軸，將軸出爐后以豎直方式浸入油中，并不斷攪動。降溫到150℃～250℃時出油空冷（即工件表面油煙不太猛烈，手觸摸無燒灼感），油槽溫度不得高于80℃。

冷卻介質為20＃機械油，并根據工件淬火硬度及時更換。

5 回火：將淬火后的工件重新裝入爐中，裝爐方法同前，至620℃ ，保溫2小時，出爐空冷。

注意：淬火與回火間隔時間不得超過1小時。

（二）45＃銷軸：

1 將溫度升至45＃鋼淬火溫度850±10℃。

2 裝爐：裝爐方法同40Cr銷軸。

3 加熱時間（包括裝料后升溫時間和保溫時間）：

τ=αCD α取1.2（min/mm）,C取1.5，

如：φ60銷軸，加熱時間τ=60×1.2×1.5=108分鐘。

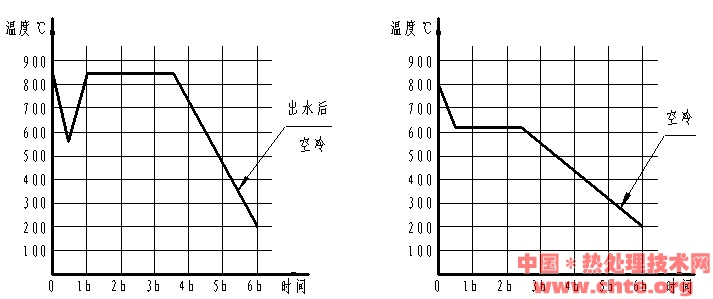

4 出爐淬火：出爐時先出細軸，后出粗軸，將軸出爐后以豎直方式浸入水中，并不斷攪動，降溫到150℃～250℃時出水空冷（即出水后，工件表面水即干，若滋滋冒汽說明沒降至規定溫度），水槽溫度不得高于50℃。

5 回火：將淬火后的軸料重新裝入爐中，至620℃，保溫2小時，出爐空冷。

四檢驗：

1 硬度檢測：每爐、每種規格銷軸抽取一件檢測硬度值，硬度范圍為HB250~280。

2 檢測工件表面質量：是否有過燒、氧化、脫碳及淬火裂紋等缺陷。

3 按爐、批次做好檢驗記錄，確定責任人、檢驗人。

注：同件產品調質次數不得超過三次。
