42CrMo(磨削加工)表面淬火處理

時(shí)間：2013-04-19 16:10:01 來(lái)源：作者：

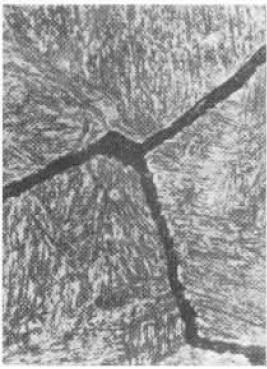

圖1(400×)

材料：42CrMo

工藝情況：表面感應(yīng)加熱淬火后磨削加工

浸蝕方法：4%硝酸酒精溶液浸蝕

組織說(shuō)明：圖1高倍率下的形貌，沿晶裂紋較寬而且平直，針狀馬氏體清晰可見(jiàn)，相當(dāng)于1～2級(jí)，屬過(guò)熱淬火組織。

磨削過(guò)程中，工藝控制不當(dāng)會(huì)發(fā)生二次淬火，但一般不會(huì)引發(fā)過(guò)熱粗大組織。本樣品形貌表明，感應(yīng)加熱過(guò)程中有過(guò)熱現(xiàn)象。也不能排除本樣品在感應(yīng)加熱淬火前組織已經(jīng)粗大，這可以進(jìn)一步從分析心部組織中找到答案。

來(lái)頂一下

返回首頁(yè)

收藏到QQ書簽

【注：本信息除來(lái)源為“中國(guó)*熱處理技術(shù)網(wǎng)”外，均來(lái)自互聯(lián)網(wǎng),由“中國(guó)*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問(wèn)題,請(qǐng)發(fā)郵件到 admin@chte.org ,我們會(huì)及時(shí)刪除或處理。】

本文（共有 0 條評(píng)論）

內(nèi)容頁(yè)廣告

相關(guān)文章

欄目熱門

久久国产免费福利永久_精品欧美视频_久久69国产精品久久69软件_国产毛片久久久久久久久春天_欧美日韩a级片_国产偷抇久久精品

42CrMo(磨削加工)表面淬火處理
