熱作模具鋼H13的顯微組織金相分析

時間：2014-02-24 11:19:01 來源：作者：

2.3 退火態硬度：

NADCA#207-90標準規定，H13鋼交貨時退火態硬度不應高于235HB。在ASTMA681-94標準中規定退火態和冷拉態的最

高硬度為235HB和262HB。國產某H13R鋼及循環退火、高淬高回工藝進行預處理試件測定硬度值列于表3。為便于比較，也列入進口2344和W302鋼的相應測定值。

表3 試件退火態硬度測定值

試樣	2344	W302	H13R	H13循環退火	H13高淬高回
HB/HV	136HB	157HV	157HV	136B	236HB(22HRC)

2.4 退火顯微組織

H13鋼供貨態退火顯微組織為鐵素體基體上均勻分布著球狀合金碳化物。NADCA#207-90標準按鋼材等級和尺寸驗收合格級別相差相當大。

國產某H13R鋼的退火態顯微組織示于圖1中。鐵素體基體在有的區域呈位向分布，在有的區域呈等軸狀分布，細點狀合金碳化物分布不勻，鐵素體晶界上二次合金碳化物析出較多，有的晶界上幾乎呈鏈狀析出粒狀和細桿狀碳化物。這種分布按GB1299-2000標準中第二級別圖評定為≥4級，合格應不大于2級。按NADCA#207-90標準，圖1示的組織應評為不合格。

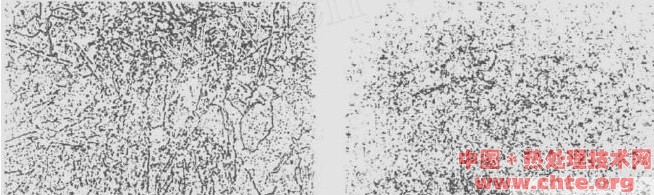

國產鋼經循環退火和高淬高回(真空爐中進行)預處理試件顯微組織見圖2(a)和。按圖2(a)言，鐵素體位向逐漸趨于等軸狀，碳化物均勻分布程度有提高，但晶界上仍有呈鏈狀析出的碳化物。按圖2(b)言，鐵素體基體仍保持著馬氏體和粒狀貝氏體(見圖4.)的位向，粒狀合金碳化物分布較為均勻。按NADCA#207-90標準，圖2(a)評為不合格；圖2(b)評為基本合格，但不符合優質H13鋼要求。
