淬火液在大型中、高合金鋼工件淬火領(lǐng)域的應(yīng)用

時間：2016-08-04 20:04:24 來源：中國熱處理技術(shù)網(wǎng) 作者：

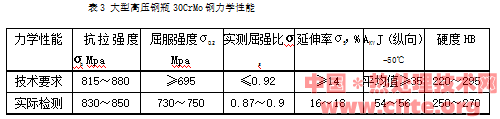

3.3用于高壓鋼瓶系列,性能如下,已多家應(yīng)用。最大Φ559×11000×δ16.8，一般Φ406×2000×δ6

注：實測材料30CrMo（Φ559×11000×δ16.8）高壓鋼瓶沖擊值AKV J（縱向）-45℃（79、202、198）低溫沖擊韌性稱奇

3.4 45～55鋼軸承

某廠家用 45～55鋼制造的軸承硬度要求56～62HRC，且變形要求控制在10絲以下，不允許產(chǎn)生裂紋，采用了我公司的PAG-IIIA、B型淬火液獲得了滿意的效果。

3.5 汽車半軸

在40Gr桿（桿部直徑 58mm，淬硬層深度8mm左右）全身調(diào)質(zhì)，以及中頻淬火中（濃度不同）：特別是中頻淬火，由于珠光體轉(zhuǎn)變區(qū)冷卻速度大大加快（一般濃度5%），同樣的工件在同樣的感應(yīng)加熱工藝下，淬火硬層深度由8mm提高到10mm，如果只要求8mm，可節(jié)約電能25%，為使用廠家?guī)碇苯拥慕?jīng)濟效益。目前全國各地采用我公司YIY-PAG-ⅢB淬火液的高中頻淬火單位猛增30多條淬火作業(yè)線。

3.6網(wǎng)帶爐生產(chǎn)線

在大型網(wǎng)帶爐生產(chǎn)線上，一般的PAG淬火介質(zhì)在滿足45鋼淬火時，合金鋼易淬裂、變形，在滿足合金鋼淬火時，45鋼又淬不硬，出現(xiàn)軟點。而YIY-PAG-ⅢB淬火液在同一濃度下能同時滿足材料42CrMo、40Cr、45鋼的技術(shù)要求，見圖3，而且透硬性好，力學(xué)性能好。不僅提高了產(chǎn)品質(zhì)量，代替了淬火油，而且實現(xiàn)了光亮淬火，無需清洗直接回火。

3/5 首頁上一頁 1 2 3 4 5 下一頁尾頁

來頂一下

返回首頁

收藏到QQ書簽

【注：本信息除來源為“中國*熱處理技術(shù)網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問題,請發(fā)郵件到 admin@chte.org ,我們會及時刪除或處理。】

本文（共有 0 條評論）

內(nèi)容頁廣告

相關(guān)文章

欄目熱門

久久国产免费福利永久_精品欧美视频_久久69国产精品久久69软件_国产毛片久久久久久久久春天_欧美日韩a级片_国产偷抇久久精品

淬火液在大型中、高合金鋼工件淬火領(lǐng)域的應(yīng)用
