硬度是材料抵抗表面層局部塑性變形的能力。到目前為止，唯有硬度這個參數能直接反映材料表面層以及表面耐磨層的機械與工藝特性。現就高速鋼刀具的硬度與熱處理問題，談點膚淺看法。 dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
1 常用高速鋼刀具硬度推薦值 dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
通用高速鋼(HSS) 淬火回火后的硬度可達63～67HRC，高性能高速鋼(HSS-E) 、粉末高速鋼(SPM) 可達66～70HRC。對于在一定切削條件下的刀具來說，必定有一個恰當的硬度值，表1是部分高速鋼刀具硬度的推薦值。 dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
從表1可以看出，對一般刀具來說，若采用HSS硬度控制在65～66HRC 較好，而M42之類的HSS-E硬度雖可達到69～70HRC，但實際上此類刀具的硬度最佳范圍為66～67HRC。dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

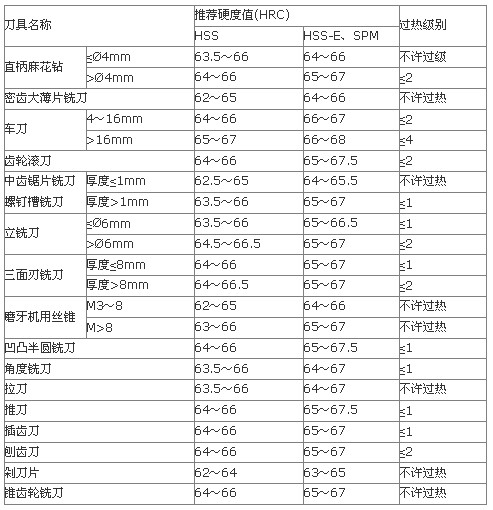

表1 高速鋼刀具硬度推薦值
2 刀具的硬度和韌性的關系 dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
硬度和韌性是集中在刀具上一對最為突出的矛盾，刀具材料從碳素工具鋼、合金工具鋼、高速鋼、硬質合金發展到當前的陶瓷、立方氮化硼等超硬材料，刀具的硬度越來越高，韌性卻越來越差。從某種意義上講，謀求刀具的高韌性比高硬度難得多。 dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
在高速鋼刀具產品中，只對硬度作具體規定，用HSS制造的刀具，除鉆頭、中心鉆有下限硬度(HRCP63) 要求外，其余產品一律為63～66HRC，而對韌性未作任何要求。 dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
幾十年的實踐證明，過高的硬度反而使刀具的壽命下降。60年代初，全國工具行業總工程師會議曾決定，高速鋼刀具硬度超過66.5HRC 不得出廠。由于當時超硬高速鋼和粉末高速鋼還未應用，那樣的規定對促進刀具業的發展有指導意義。到了70年代，日本學者提出“對于一般刀具把硬度控制在65～66HRC”的觀點。從全國歷年刀具行評結果可知，凡獲一等品、優等品的高速鋼刀具，其硬度都在65HRC以上，足以說明，低硬度不可能高壽命。國家規定的硬度下限指標，筆者認為只是合格品的最低水平，如果連合格品標準也達不到，在市場競爭中就沒有立足之地。 dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
這里應該特別指出的是，同規格刀具，常因材料不同而使熱處理工藝各異，盡管硬度完全相同，但刀具壽命不盡相同，甚至有較大的差距，就是同爐號相同材料制造的同規格刀具，也會出現上述情況。硬度只是表面現象，金相組織才是本質的東西，光測硬度不看金相不可取。高硬度并非高壽命，刀具壽命的高低，還與原材料碳化物偏折、淬火晶粒度、碳化物溶解程度、回火情況、過熱級別等諸多因素有關。通過何種熱處理工藝達到工藝要求的硬度值，歷來是熱處理行家們關心的問題，其中淬火加熱溫度最為重要，稍有疏忽，就會出現質量問題。常用高速鋼淬火溫度見表2。

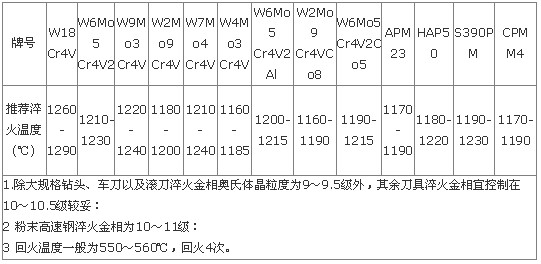

表2 常用高速鋼淬火溫度
 dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
3 結語
高速鋼刀具的硬度是影響刀具壽命的主要指標，硬度高，耐磨，但韌性差。硬度過高在使用中易發生崩刃， 導致刀具永久性失效： 硬度適中，韌性好，使用中難免要磨損，但可以修磨使刀具恢復原有的功能。當被切削材料硬度高時，刀具的硬度取上限， 反之取中下限。硬度63～64HRC的刀具，雖然達到國家標準，但在實際使用中，壽命不會很高。
綜上所述，如何給高速鋼刀具定值定位，如何將硬度和韌性匹配好，可能是刀具工作者、熱處理工作者研究的永恒課題。dsD熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
