偏心軸的熱處理及其力學性能的研究（1）

時間：2013-08-27 10:51:27 來源：作者：

摘要

本文著重研究了20Cr為材的偏心軸的熱處理（滲碳、淬火、一次回火、二次回火）工藝及其高硬度為主的力學性能。從理論上分析滲碳溫度、時間和冷卻方式直接淬火、一次淬火、二次淬火等等的因素對力學性能、組織的影響。確定了20Cr為材的偏心軸的最佳熱處理工藝參數和最佳滲碳淬火方式（鹽浴、直接淬火、低溫回火）后進行對滲碳后滲層深度、金相組織及力學性能的檢測與分析【1】。

關鍵詞：偏心軸；20Cr；熱處理；滲碳；滲碳溫度；冷卻方式；滲碳層

第一章緒論

1.1前言

偏心軸的作用是為了方便調節軸與軸之間的中心距，偏心軸通常運用在平面連桿機構三角帶傳動中！一般的軸，只能帶動工件自轉，但是偏心軸，不但能傳遞自轉，同時還能傳遞公轉。現在美國的壓縮機巨頭Copeland，就是用偏心軸來帶動渦旋公轉從而快速高效的壓縮制劑的（它的自轉被一個叫卸載襯套的零件解除了）。偏心軸是電動工具電錘的重要傳動零件。安裝偏心軸就是靠它的慣性作用而不至于機器在運轉到死點位置而鎖機。最常見的例子就是：家用縫紉機的腳動驅動輪的運轉。偏心軸帶動機器的轉動，是機械制造中不可少的零件。


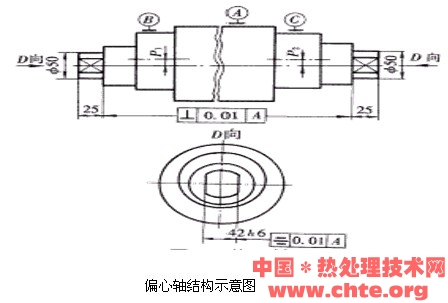

1.2　偏心軸的用途及性能要求

偏心軸在空調、冰箱等的應用極為廣泛，隨著這些成品的產量等的加大以及消費人群對其質量的要求不斷提高，偏心軸質量的提高也迫在眉睫[1]。

截止到2008年我國共出口空調壓縮機400萬臺，比2005年出口空調壓縮機同期增長27%，在內銷不景氣的情況下，空調壓縮機出口能有如此成績實屬不易。出口量最多的為泰國，已超過70萬臺空調壓縮機；第二位為印度，空調壓縮機出口量已達44萬臺，同比增長19%；土耳其名列第三，成為空調壓縮機出口歐洲的亮點，出口量是36萬臺，同比增長31%。前十國別中增長最為顯著的是埃及，同比增長375%；其次是日本，同比增長131%。前十國別的份額比例和2007年相當，2007年上半年是84%，2007年是83%。空調壓縮機出口地區仍以東南亞為主。

因?yàn)槠妮S在工作時承受巨大的沖擊載荷，而且電錘的工作環境惡劣、多粉塵，零件易磨損。所以偏心軸要求具有表面具有高的硬度、耐磨性及疲勞強度，而心部則具有一定的強度和良好的塑性、韌性等的特殊性能。

1.3.0 國內外的現狀

1.3.1 國內研究動態

我國熱處理工藝歷史悠久，其技藝曾發展到非常高超的程度，這是當時其他國家所不及的，而在國外，史上出現熱處理技術較我國甚晚 [1].隨著其他科學技術的發展，熱處理技術也得到迅速的發展。即，（1）實驗手段和技術的不斷完善，對金屬中的組織轉變規律及組織與性能之間的關系得以不斷了解，從而發展了不少新的熱處理工藝。（2）在基礎理論方面不斷取得成就。（3）工業機械化，自動化的成就及表面化學的研究，發展了各種表面防護熱處理及表面強化熱處理。（4）其他新能源，新技術的開發，使熱處理工藝成為許多復合的工藝。

最近幾屆國際材料及熱處理會議上對古今金屬材料熱處理工藝和加熱設備的發展作了預測，基本看法是：

（ⅰ）加熱設備

在加熱設備中要更多地發展電爐，特別發展感應加電爐，減少燃料爐。大多數加熱爐和熱處理設備要實現自動化及數字控制，這不僅可以減少勞動力，而且是穩定熱處理質量的前提。

（ⅱ）熱處理工藝

1．改進常規加熱工藝。空氣加熱將被真空加熱，控制氣氛或保護氣氛加熱，以及真空和控制氣氛聯合加熱所取代。

隨著真空技術的進步，真空熱處理向著提高爐子工作溫度，提高真空和自動化方向發展。感應加熱熱處理，趨向與曾大功率及擴大頻率范圍方向發展。

2.擴大表面熱處理及各類化學熱處理一代替整體熱處理。

1.3.2 國外熱處理設備及熱處理技術現狀

（Ⅰ）在七十年代初，美國金屬學會(ASM)、英國的沃爾夫遜熱處理中心(Wolfson Heat Treatment Center)以及原南斯拉夫(現克羅地亞)都相繼建立了材料與熱處理數據庫，做到了可以根據機件熱處理后力學性能要求進行計算機輔助選材，或已知材料和熱處理工藝預見最后的組織和性能。隨后歐美、日本等先進工業國家開發出用計算機對各種熱處理工藝過程的控制技術，開展了計算機控制下的工藝參數數模控制技術研究，并在生產中獲得了應用。目前國際知名廠家的許多連續式和周期式熱處理生產線都采取了用可編程控制器(Programable Controller)或微處理機的單控或群控，使整個生產工藝過程、爐氣碳勢、氮?jiǎng)菀约捌錆舛妊厣疃鹊姆植家?guī)律都能實現按預定的要求嚴格控制。在熱處理界已開創了一個廣泛利用計算機實現質量控制的新時代。國外的熱處理廠家非常重視熱處理過程中的冷卻。根據產品的技術和工藝要求，可進行慢速冷卻、油淬冷卻、一次性氣淬冷卻等。快速氣氛循環冷卻采用向冷卻室噴射高壓氣體，由計算機控制流速和流量的變化，以達到在特定時間內冷卻速度，從而實現熱處理過程中所要求的冷卻曲線，確保零件的熱處理質量。以前采用氣淬方式冷卻的淬火氣體有氮?dú)狻⒑獾龋F(xiàn)在用空氣強烈噴射，使工件在極快速度下冷卻，淬火后表面僅有極薄的氧化色膜，呈灰白色，零件色彩依然美觀，而節約大量氮?dú)夂投栊詺怏w，使熱處理成本進一步下降。

真空低壓滲碳與高壓氣淬相結合是當今一種先進的滲碳淬火工藝，它具有滲碳速度快、碳化物組織優良、淬火開裂和變形小、節約能源和滲碳劑原料、滲碳零件表面質量好、并有利于環保等特點。

(Ⅱ）熱處理設備：國外熱處理爐的發展趨勢:：(1)以電能為熱源的爐子增多，油和煤氣為熱源的熱處理爐比例逐漸減少。(2)對產品表面質量的要求更為嚴格，可控氣氛熱處理爐仍占重要地位。(3)爐襯趨向使用輕質材料，在電阻爐上應用非金屬爐用耐熱構件和發熱元件的比例逐漸增加。(4)微機和可編程序控制器的發展加速了熱處理自動化，并有與其它工序組成全自動熱處理線的趨勢。

采用油冷風機冷卻、熱交換器冷卻、淬火油槽冷卻等裝置，全部采用油封式自冷，全面取代水冷循環系統，整個熱處理爐不用任何冷卻水。例如，熱風循環風機冷卻：將原水冷套進出水管改用油管引出，接近風機處放一個直徑為102mm的小油箱，油冷卻系統全封閉，當風機軸承有熱量增加時，被加熱的油比重小，自然向上浮起，引起油自然循環。在小油箱存油量和自然散熱的情況下，熱油被冷卻后又加入循環，達到在不耗油又不需要?jiǎng)恿Φ臈l件下完全取代水冷。淬火油槽板式換熱器中的水換成冷卻油，冷卻油受到熱油的熱交換而被升溫，油比重的變化引起冷卻油的自身循環，在爐頂?shù)挠拖渫饧由仙崞浜巷L(fēng)扇的作用，達到全油冷的效果，節約大量的冷卻水。

1．4偏心軸的失效形式及其防止措施

軸類載荷：疲勞，沖擊，拉，壓，彎，扭，切，接觸，磨損，溫度，介質，過量變形，韌斷，脆斷，表面變化，尺寸變化，咬蝕，腐蝕等失效形式。

⑴偏心軸在工作時承受巨大的沖擊載荷、受到彎曲應力，在頸部發生磨損外，主要有斷裂及軸向裂紋兩種情況零件易磨損⑵軸向裂紋. 軸向裂紋也是偏心軸零件常見的失效形式,此種裂紋除材質不良外,主要是熱處理不當引起的—淬透性過大引起表面拉應力，由于表面拉應力的合并部分在圓周方向大于軸向，且材料的橫向性能低于縱向的，防止此類失效也應從熱處理工藝方面解決，既控制零件的淬硬層深度，并及時進行回火。⑶軸的失效形式：主要有因疲勞強度不足而產生的疲勞籪裂、因靜強度不足而產 生的塑性變形或脆性斷裂、磨損、超過允許范圍的變形和振動等。⑷軸類的斷裂主要是扭轉疲勞斷裂【2】。
