45鋼顯微組織圖

時間：2015-07-03 23:50:18 來源：中國熱處理技術網(wǎng) 作者：

45鋼是中碳結構鋼，冷熱加工性能都不錯，機械性能較好，且價格低、來源廣，所以應用廣泛。它的最大弱點是淬透性低，截面尺寸大和要求比較高的工件不宜采用。

45鋼淬火溫度在AC3+（30~50）℃，在實際操作中，一般是取上限的。偏高的淬火溫度可以使工件加熱速度加快，表面氧化減少，且能提高工效。為使工件的奧氏體均勻化，就需要足夠的保溫時間。如果實際裝爐量大，就需要適當延長保溫時間。不然，可能會出現(xiàn)因加熱不均勻造成硬度不足的現(xiàn)象。但保溫時間過長，頁會出現(xiàn)晶粒粗大，氧化脫碳嚴重的弊病，影響淬火質(zhì)量。我們認為，如果裝爐量大于工藝文件的規(guī)定，加熱保溫時間需延長1/5。

因為45鋼淬透性低，故應采用冷卻速度大的10%鹽水溶液。工件入水后，應該淬透，但不是冷透，如果工件在鹽水中冷透，就有可能使工件開裂，這是因為當工件冷卻到180℃左右時，奧氏體迅速轉變?yōu)轳R氏體造成過大的組織應力所致。因此，當淬火工件快冷到該溫度區(qū)域，就應采取緩冷的方法。由于出水溫度難以掌握，需憑經(jīng)驗操作，當水中的工件抖動停止，即可出水空冷（如能油冷更好）。另外，工件入水宜動不宜靜，應該按照工件的幾何形狀，作規(guī)則運動。靜止的冷卻介質(zhì)加上靜止的工件，導致硬度不均勻，應力不均勻而使工件變形變大，甚至開裂。

45鋼調(diào)質(zhì)件淬火后的硬度應該達到HRC56~59,截面大的可能會低一些，但不能低于HRC48，不然說明工件未得到完全淬火，組織中可能出現(xiàn)索氏體甚至鐵素體組織，這種組織通過回火，仍然保留在機體中，達不到調(diào)質(zhì)的目的。

45鋼淬火后的高溫回火，加熱溫度通常為560℃~600℃，硬度要求為HRC22~34.因為調(diào)質(zhì)的目的是得到綜合機械性能，所以硬度范圍比較寬。但圖紙有硬度要求的，就要按圖紙要求調(diào)整回火溫度，以保證硬度。如有些軸類零件要求強度高，硬度要求就高；而有些齒輪、帶鍵槽的軸類零件，因調(diào)質(zhì)后還要進行銑、插加工，硬度要求就低些。關于回火保溫時間，視硬度要求和工件大小而定，我們認為，回火后的硬度取決于回火溫度，與回火時間關系不大，但必須回透，一般工件回火保溫時間總在一個小時以上。

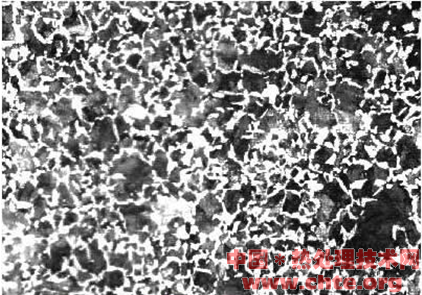

001
