您當(dāng)前的位置：首頁 > 質(zhì)量控制 > 金相分析

45鋼顯微組織圖

時(shí)間：2015-07-03 23:50:18 來源：中國熱處理技術(shù)網(wǎng) 作者：

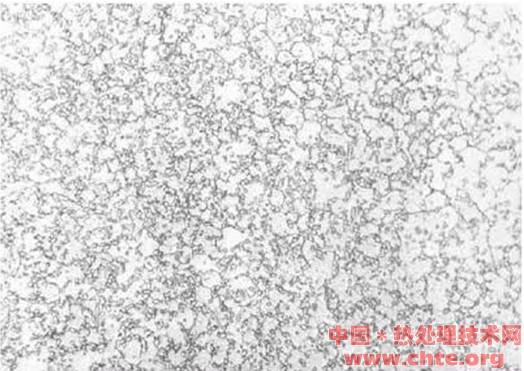

006

光學(xué)放大倍數(shù)：500X

圖號：45-06

侵蝕劑：4%硝酸酒精

材料及狀態(tài)：45鋼

處理：720℃退火處理

組織及說明：基體為球粒化珠光體及鐵素體。

45鋼經(jīng)過720℃長時(shí)間退火處理，導(dǎo)致片狀珠光體中滲碳體發(fā)生球粒化，從而使鋼的強(qiáng)度和硬度明顯下降，韌性和塑性則顯著增加，因此經(jīng)過上述處理的剛才，適宜于作冷擠壓和冷沖壓零件的原材料，因?yàn)榫哂羞@種球化組織的鋼材，在冷變形時(shí)不易開裂，同時(shí)可延長沖模的使用壽命。

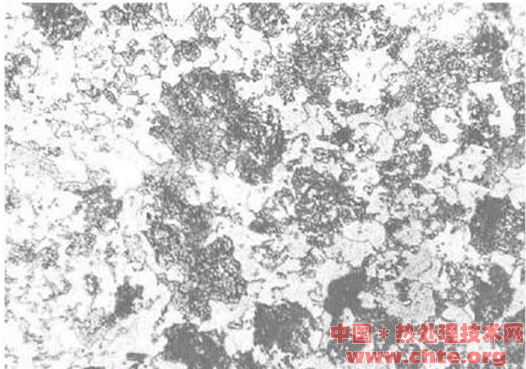

007

光學(xué)放大倍數(shù)：500X

圖號：45-07

侵蝕劑：4%硝酸酒精

材料及狀態(tài)：45鋼

處理：810℃退火處理

組織及說明：白色基體為鐵素體，其上有呈團(tuán)塊狀分布的片狀珠光體，并有少量滲碳體呈球狀分布。

隨著退火溫度的升高，一部分球狀滲碳體溶于奧氏體；在隨后的冷卻過程中，至共析反應(yīng)時(shí)，即自奧氏體中析出片狀珠光體，極少量未溶解的球粒狀滲碳體仍被保留下來。此組織屬不完全退火顯微組織；由于組織中出現(xiàn)片狀珠光體，故不宜作冷擠壓的零件。

4/6 首頁上一頁 2 3 4 5 6 下一頁尾頁

來頂一下

返回首頁

收藏到QQ書簽

【注：本信息除來源為“中國*熱處理技術(shù)網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問題,請發(fā)郵件到 admin@chte.org ,我們會及時(shí)刪除或處理。】

本文（共有 0 條評論）

內(nèi)容頁廣告

相關(guān)文章

欄目熱門

久久国产免费福利永久_精品欧美视频_久久69国产精品久久69软件_国产毛片久久久久久久久春天_欧美日韩a级片_国产偷抇久久精品

45鋼顯微組織圖
