材料：W18Cr4V2rS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

2rS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：鍛后退火、淬火及回火處理2rS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：4%硝酸酒精溶液浸蝕2rS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

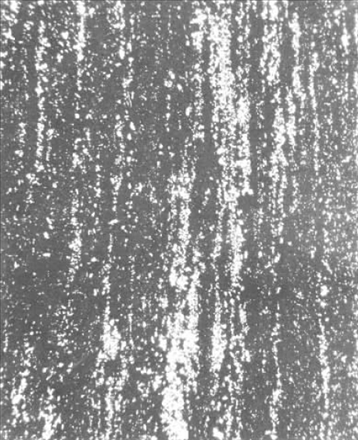

組織說明：黑色回火馬氏體和呈帶狀聚集分布的碳化物顆粒。高速鋼由于碳和合金元素含量較高，所以形成大量的碳化物。嚴重的碳化物不均勻性，易造成鍛造或熱處理過程中的過熱或開裂，還會造成刀具在使用過程中的崩刃現象。2rS熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
