 c5t熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
材料：2CrMnMo(直徑16mm圓鋼)c5t熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
工藝情況：熱軋后碳氮共滲c5t熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
浸蝕方法：未浸蝕c5t熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

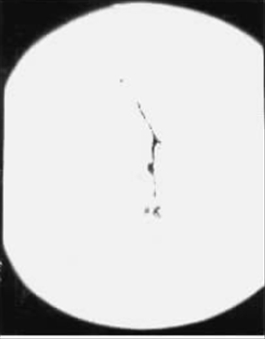

組織說明：殘余縮管。c5t熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
圓鋼心部存在殘余縮管，而且附近有較多的硫化物和氧化物夾雜，在碳氮共滲處理后淬火時由這些心部缺陷向外發展生成裂紋，使外圓出現很粗的縱向裂紋。殘余縮孔的特征是在試片中心區域(多數情況)呈現不規則的折皺裂縫或空洞，在其上或附近常伴有嚴重的疏松、夾雜物(夾渣)和成分偏析。在熱扎時鋼錠頭部疏松收縮區未全部切除，因而殘留于圓鋼中，稱之謂殘余縮管(殘余縮孔)。c5t熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
|
