FoX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖1FoX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

FoX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖2FoX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

材料：45鋼(曲軸)FoX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：鍛件正火FoX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：1：1鹽酸水溶液熱蝕FoX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織說明：鍛裂。FoX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

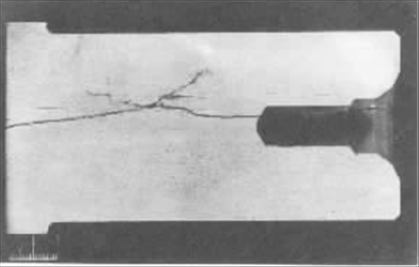

圖1：曲軸小頭處縱向低倍組織，曲軸中心部位有裂縫，其附近有許多長條狀的夾雜物，裂縫走向與夾雜物分布方向相同，基本上是沿夾雜物方向延伸。FoX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

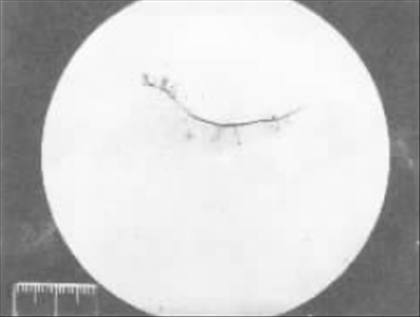

圖2：曲軸小頭的橫向組織，中心有一裂縫，其附近有較多的夾雜物和次生裂紋。FoX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

曲軸坯料可能冒口切頭不足，接近冒口端或縮孔端處，鋼的雜質比較多，存在成串的夾雜物和低熔點沿晶夾雜物，降低鋼的高溫強度和塑性；當鍛造應力過大，或鍛造加熱溫度偏高時，容易產生鍛造裂縫。FoX熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
