您當前的位置：首頁 > 質量控制 > 金相分析

ZG1Cr18Ni12MO3Ti(精密鑄造)低倍組織

時間：2013-04-16 15:46:15 來源：作者：

材料：ZG1Cr18Ni12MO3Ti

工藝情況：精密鑄造

浸蝕方法：1：1鹽酸水溶液浸蝕

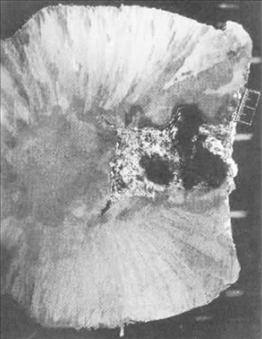

組織說明：粗大的柱狀晶組織和鑄造缺陷。

不銹鋼閥座為精密鑄造件，取樣部位近冒口端，圖中可以看到大塊夾砂，主要成分為鑄模涂料的石英砂；四周為發達的柱狀晶；圖中為等軸晶，其中間有許多疏松孔，夾砂和等軸晶之間還有殘余縮孔。

由于取樣部位靠近冒口端，該處澆鑄時溫度高，冷卻又十分緩慢，所以柱狀晶結晶時，可以緩慢向鑄件內部生長，使柱狀十分發達粗大。中心的等軸晶結晶時，由于冷卻緩慢，冷卻時生成的晶核少，并可以充分向四周生長，所以晶粒也十分粗大。

【注：本信息除來源為“中國*熱處理技術網”外，均來自互聯網,由“中國*熱處理技術網網友”提供,僅供讀者參考。如果有涉及到版權問題,請發郵件到 admin@chte.org ,我們會及時刪除或處理。】

本文（共有 0 條評論）

內容頁廣告

相關文章

欄目熱門

久久国产免费福利永久_精品欧美视频_久久69国产精品久久69软件_国产毛片久久久久久久久春天_欧美日韩a级片_国产偷抇久久精品
