QT600-3鋼(黑斑)低倍組織

時(shí)間：2013-04-17 13:40:53 來(lái)源：作者：

材料：QT600-3

工藝情況：正火、回火處理

浸蝕方法：1：1鹽酸水溶液70～80℃熱蝕

組織說(shuō)明：黑斑。

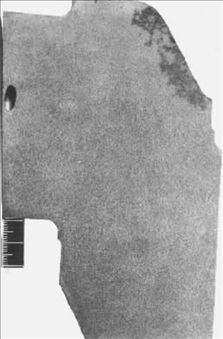

圖為球墨鑄鐵曲軸扇葉板和曲拐部分，經(jīng)熱酸浸蝕后的低倍組織，其組織比較致密，在扇葉板的斜面表面處存在黑斑。黑斑處取樣作金相分析，可發(fā)現(xiàn)該處為石墨漂浮、球化不良和夾雜集中的區(qū)域。

石墨漂浮是球墨鑄鐵鑄件所特有的缺陷，往往出現(xiàn)于鑄件的上表面。主要是由于鑄件中的碳當(dāng)量超過(guò)共晶成分和較高的澆注溫度所造成。過(guò)共晶成分的鐵水在液態(tài)即析出球狀石墨，石墨的比重比較小，上浮至鑄件表面，在石墨上浮時(shí)也將夾雜物帶至表面，從而形成“黑斑”。這種“黑斑”缺陷若超過(guò)鑄件的加工余量則不允許。

來(lái)頂一下

返回首頁(yè)

收藏到QQ書(shū)簽

【注：本信息除來(lái)源為“中國(guó)*熱處理技術(shù)網(wǎng)”外，均來(lái)自互聯(lián)網(wǎng),由“中國(guó)*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問(wèn)題,請(qǐng)發(fā)郵件到 admin@chte.org ,我們會(huì)及時(shí)刪除或處理。】

本文（共有 0 條評(píng)論）

內(nèi)容頁(yè)廣告

相關(guān)文章

欄目熱門(mén)

久久国产免费福利永久_精品欧美视频_久久69国产精品久久69软件_国产毛片久久久久久久久春天_欧美日韩a级片_国产偷抇久久精品

QT600-3鋼(黑斑)低倍組織
