Cr12(淬火、回火處理)金相圖rt7熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
 rt7熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE

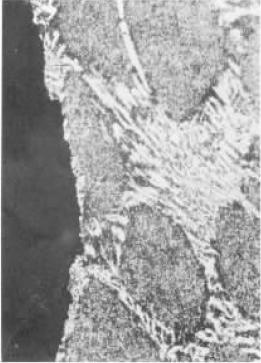

200Xrt7熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
材料：Cr12rt7熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
工藝情況：淬火、回火處理rt7熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
浸蝕方法：三酸乙醇溶液浸蝕（飽和苦味酸15%、硝酸10%、鹽酸25%）rt7熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
組織說(shuō)明：斷口處組織形貌。馬氏體、殘余奧氏體和聚集并呈網(wǎng)狀分布的塊狀碳化物。斷裂面沿碳化物邊界發(fā)展。rt7熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
本樣品在100倍下，按GB/T14979-1994《鋼的共晶碳化物不均勻度評(píng)定法》中第-評(píng)級(jí)圖，網(wǎng)系不均勻度評(píng)為4級(jí)。rt7熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
共晶碳化物與基體間的界面結(jié)合力較弱，當(dāng)碳化物呈網(wǎng)、帶連續(xù)分布時(shí)，極易造成材料脆化。rt7熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級(jí)智庫(kù) CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
|
