rUz熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

材料：35CrMo(方鋼)rUz熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：鍛態rUz熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：1：1鹽酸水溶液70～800℃熱蝕rUz熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

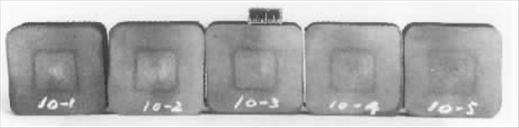

組織說明：錠形偏析(方框形偏析)錠形偏析存在于鋼液凝固時柱狀晶和中心等軸晶交界處，該區域夾雜物較多，化學成分偏析嚴重，尤其硫、磷等有害元素偏析嚴重，使鋼的性能有某種程度的降低，其嚴重程度可按GB/T19792001《結構鋼低倍組織缺陷評級圖》進行評定，其孔隙由大小、多少和連續程度來確定，孔洞密集則級別高，反之則級別低。rUz熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

本圖中，(11-1)、(11-2)、(11-3)均可評為2級，(11-4)、(11-5)可評為1級。rUz熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
