Cr12MoV(D2)球化退火金相圖

時(shí)間：2013-04-19 14:21:23 來源：作者：

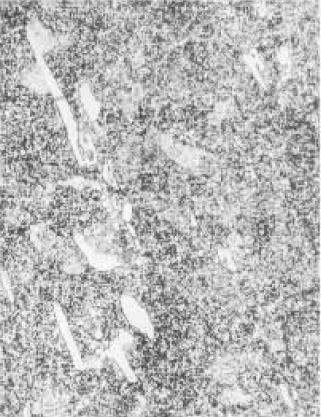

500X

材料：Cr12MoV(D2)

工藝情況：球化退火(850-870℃保溫2h爐冷至720~7500℃保溫3h,再爐冷至500℃以下出爐空冷）

浸蝕方法：40%硝酸酒精溶液浸蝕

組織說明：基體為索氏體和塊狀共晶碳化物以及顆粒稍大的二次碳化物。硬度為234HB。

正常的球化退火組織。Cr12MoV鋼含有較高含量的提高淬透性的合金元素，淬透性高，鍛造狀態(tài)硬度高，難以加工，為了降低硬度，改善切削加工性能和消除鍛件的內(nèi)應(yīng)力，鍛后應(yīng)進(jìn)行球化退火處理。一般多采用等溫球化退火，即AC1+(40~60℃)之間保溫一定時(shí)間爐冷至Ar1-(10~40℃)之間等溫一定時(shí)間，使其球化，然后以<30℃/h的速度爐冷至500℃以下出爐空冷，使其硬度在207~255HB，以便切削加工，及為以后的淬火處理作好組織準(zhǔn)備。

來頂一下

返回首頁

收藏到QQ書簽

【注：本信息除來源為“中國*熱處理技術(shù)網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問題,請(qǐng)發(fā)郵件到 admin@chte.org ,我們會(huì)及時(shí)刪除或處理。】

本文（共有 0 條評(píng)論）

內(nèi)容頁廣告

相關(guān)文章

欄目熱門

久久国产免费福利永久_精品欧美视频_久久69国产精品久久69软件_国产毛片久久久久久久久春天_欧美日韩a级片_国产偷抇久久精品

Cr12MoV(D2)球化退火金相圖
