yCu熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

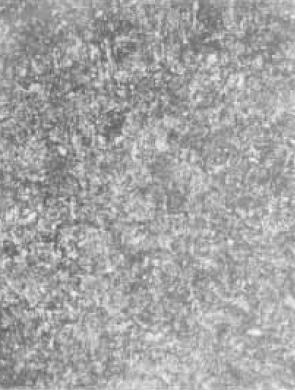

圖1(500×)yCu熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

材料：35CrMoyCu熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：860℃淬火，390℃回火yCu熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：4%硝酸酒精溶液浸蝕組織說明：基體為回火托氏體，硬度為42～46HBC。yCu熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

對35CrMo鋼的油田用鏈條鏈板進行實物疲勞試驗表明，經中溫回火后其硬度為44HRC時，其疲勞強度最高。當硬度為46HRC時，雖然其靜態強度高，但塑性差，疲勞性能下降；反之當硬度小于42HRC時，靜態強度下降，塑性提高，其疲勞性能也下降。yCu熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
