WEZ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

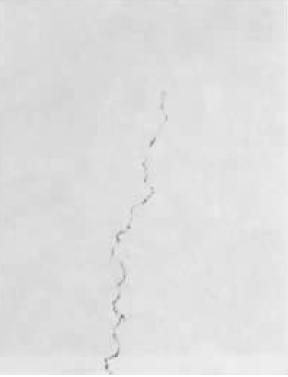

圖1(80×)WEZ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

WEZ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

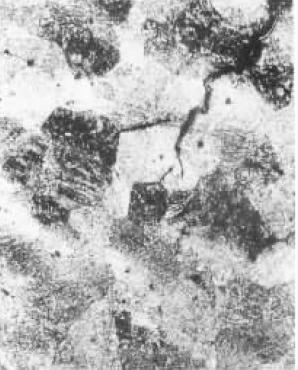

圖2(100×)WEZ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

WEZ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖3(250×)WEZ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

材料：35CrMoWEZ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：形變熱處理，水淬，550℃回火WEZ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：圖1，未浸蝕；圖2和圖3，4%硝酸酒精溶液浸蝕WEZ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織說明：淬火裂紋。WEZ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖1：剛直、閃電狀的淬火裂紋向里延伸。WEZ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖2和圖3：裂紋大部分沿晶界裂開，裂紋兩邊沒有氧化脫碳，其顯微組織為保持馬氏體位向的回火索氏體和貝氏體。WEZ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

形變熱處理是利用鍛造時的余熱直接淬火，而不是鍛后慢冷(或退火)再重新加熱淬火。它一方面可以節約能源，另一方面可以提高鋼的強韌性，但必須選擇恰當的工藝方法。該試樣由于終鍛溫度比較高，淬火冷卻速度過快，產生淬火裂紋。因為高溫時，鋼的晶界強度較晶內低，所以當淬火應力較大時，容易從晶界開裂。WEZ熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
