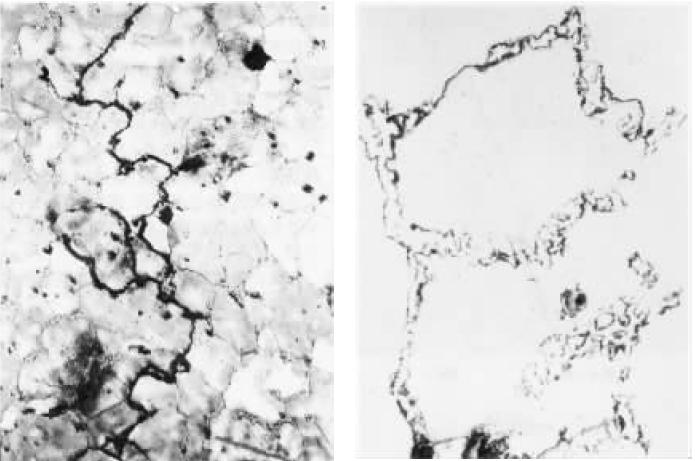

圖1   100X                                                                                                  圖2   500X4FW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

材        料：ZGMn134FW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝情況：鑄造后水韌化處理（加熱至1050℃保溫后淬火）4FW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

浸蝕方法：4%硝酸酒精溶液浸蝕后經./鹽酸酒精溶液擦洗4FW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

組織說明：圖1在奧氏體基體上分布著白色小塊狀及沿晶界條狀的碳化物，沿晶黑色為裂縫，黑色圓形為鑄造疏松、孔洞。4FW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖2為圖1高倍下形貌：奧氏體上有沿晶界分布的未溶碳化物，并呈聚集態。4FW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

Mn13鋼鑄造后，基體內碳以塊狀碳化物形態分布于晶界或晶內，其韌度很差。因此需進行水韌化處理———使碳化物溶入基體內，得到奧氏體或奧氏體和少量顆粒狀碳化物的組織。在水韌化處理過程中，由于工藝波動，使得碳化物有三種狀態：未溶（加熱溫度過低）、析出（冷卻太慢）、形成共晶碳化物（過熱碳化物）。4FW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

GB/T13925-1992《鑄造高錳鋼金相》標準規定，對上述三種碳化物在500倍下進行分級評定。未溶碳化物以W代號，分為7級（W1~W7），W7最嚴重。析出碳化物以X為代號，分為5級（X1~X7），X7級最嚴重，碳化物以片狀及粗針狀沿晶界兩側呈粗網分布。過熱碳化物以G為代號，分4級（G1~G4），以最嚴重，共晶碳化物沿晶界呈粗網狀分布。4FW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

圖2中碳化物可評為W7，基體極易沿晶界開裂，見圖1。4FW熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
