您當前的位置：首頁 > 質量控制 > 金相分析

ZG35Mo金相圖

時間：2013-04-20 14:42:14 來源：作者：

材料：ZG35Mo

工藝情況：鑄造后退火

浸蝕方法：圖1：50%鹽酸水溶液浸蝕；圖2、圖3：未浸蝕；圖4：4%硝酸酒精溶液浸蝕

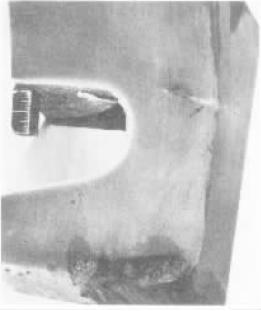

組織說明：圖1：防噴器工件局部用氧乙炔切割后低倍形貌。在壁厚差較大處（鑄造熱節(jié)）有裂紋，見圖中箭頭所指，裂紋兩側有脫碳現(xiàn)象。

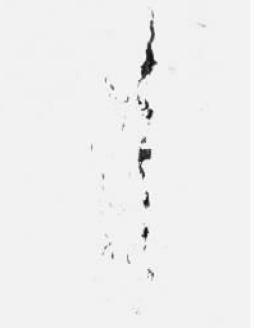

圖2：裂紋處截面形貌。裂紋斷續(xù)分布，部分呈疏松狀。

圖3：圖2局部放大裂紋斷續(xù)沿晶更明顯。

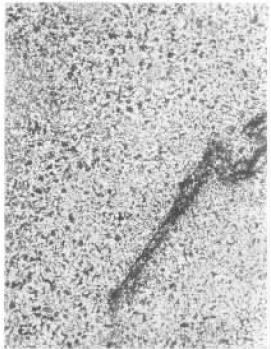

圖4：裂紋附近組織為珠光體和鐵素體；裂紋尾端圓渾。

裂紋頭部脫碳而尾部不完全與外表連通，故無明顯脫碳現(xiàn)象。

綜合以上分析，該裂紋屬鑄造熱裂紋。熱裂紋大多出現(xiàn)在鑄件的熱節(jié)處，鑄件澆注及冷卻時，熱節(jié)附近的薄壁處先凝固，熱節(jié)處最后緩慢冷卻凝固。當冷卻到凝固線附近時，晶內(nèi)熔點高，先凝固；晶界熔點低，還處于液膜狀態(tài)，如果鑄件冷卻收縮阻力足夠大時，液膜破裂，產(chǎn)生裂紋，所以鑄造熱裂紋的特點是沿晶裂紋。由于產(chǎn)生于高溫，裂紋兩邊常常可以看到棕黑色的氧化物，裂紋兩邊脫碳。防噴器澆鑄后退火，所以表層裂紋兩邊脫碳更加明顯。
