您當(dāng)前的位置：首頁 > 質(zhì)量控制 > 金相分析

45鋼(調(diào)質(zhì)處理)的金相圖

時間：2013-04-20 14:55:27 來源：作者：

圖1 500×

圖2 500×

圖號：圖1、圖2

材料：45鋼

工藝情況：調(diào)質(zhì)處理

浸蝕方法：4%硝酸酒精溶液浸蝕

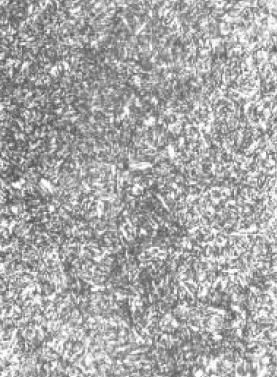

組織說明：圖1為均勻細小的保持馬氏體位向的回火索氏體。

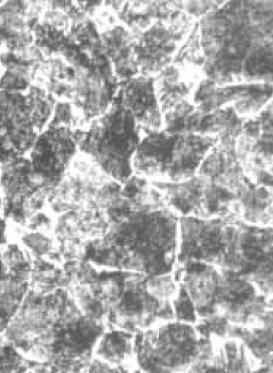

圖2為回火索氏體以及趨網(wǎng)狀分布的白色鐵素體，部分鐵素體呈針狀向晶內(nèi)發(fā)展。

45鋼調(diào)質(zhì)后的組織形態(tài)首先取決于淬火組織（當(dāng)然淬前原始組織也有影響）。因加熱不足而殘留在馬氏體組織中的塊狀鐵素體，或因冷卻不足而在馬氏體晶界區(qū)形成的網(wǎng)狀鐵素體，均會保留到高溫回火后的索氏體組織中。同時，淬火馬氏體的粗細直接影響索氏體的粗細。

為評定45鋼鍛后調(diào)質(zhì)處理的質(zhì)量，GB/T 13320-1999《鋼質(zhì)模鍛件金相組織評級圖及評定方法》把調(diào)質(zhì)組織分為8級，圖1為1級，屬良好組織形態(tài)，而圖1為8級，性能必然較差。

45鋼的淬透性比較低，它作為調(diào)質(zhì)鋼使用時，在淬火過程中經(jīng)常會遇到淬油硬度不足，淬水容易開裂的傾向，尤其是當(dāng)含碳量偏上限肘，淬火開裂的概率很高，有時候批量開裂報廢。碰到這類質(zhì)量問題時，必須控制45鋼原材料的含碳量（一般＜0.45％），盡可能采用冷卻能力較緩和而又能達到淬火目的的冷卻介質(zhì)，特別是在相變溫度范圍內(nèi)要避免不必要的急劇冷卻或可采用PAG類高分子聚合物水溶性淬火劑，使淬火零件獲得高而均勻的表面硬度和足夠深度的淬硬層，并可減少開裂危險。

來頂一下

返回首頁

收藏到QQ書簽

【注：本信息除來源為“中國*熱處理技術(shù)網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問題,請發(fā)郵件到 admin@chte.org ,我們會及時刪除或處理。】

本文（共有 0 條評論）

內(nèi)容頁廣告

相關(guān)文章

欄目熱門

久久国产免费福利永久_精品欧美视频_久久69国产精品久久69软件_国产毛片久久久久久久久春天_欧美日韩a级片_国产偷抇久久精品

45鋼(調(diào)質(zhì)處理)的金相圖
