鋼鐵金相實驗技術中的透鏡類型

時間：2013-04-20 15:05:48 來源：作者：

由兩個共軸折射曲面構成的光學系統稱為透鏡。透鏡是光學儀器中的基本元件之一，主要用于造象、聚光或造成平行光源等。

透鏡的型式很多，可歸納成正透鏡與負透鏡兩類。

1 正透鏡

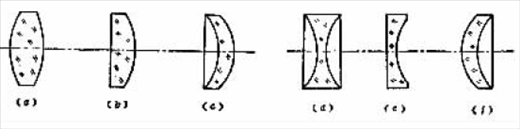

凡是透鏡中心厚度大于透鏡邊緣者，統稱為正透鏡，起聚焦作用。如圖1（a）（b）（c）均為正透鏡。

當平行光線射到透鏡表面時，光線經透鏡將產生折射，由于光線射至透鏡上各點的角度不同，所以在每點產生的折射角不等。通過透鏡折射后各點的光線將會聚于一點F，稱F為正透鏡的焦點。這一現象就是透鏡的聚焦。由實驗得知正透鏡有如下性質。

圖1

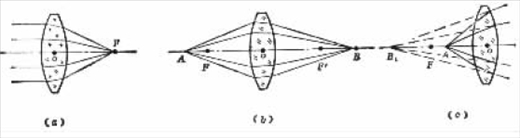

（a）平行光線經過正透鏡后會聚于焦點。反之，在焦點處置一點光源，經正透鏡后將折射為平行光（圖2（a））；

圖2

（b）點光源置于焦點F外的某一點A處，經正透鏡后光線將會聚于另一側焦點F’，外某一對應點B處，B即為點光源A經過正透鏡后形成的實象（圖2（b））；

（c）若將點光源置于焦點F內某一點A處，則經過透鏡后在另一側不能會聚。其折射光的延長線交于光源同側F點以外的相應點B1處。B1即為A的虛象（圖2（c））。圖中透鏡中心處o點具有任何方向光線經過該點都不產生折射，仍沿直線傳播的特點，稱為透鏡的光學中心，由焦點F到光學中心o點的距離稱為焦距，以f表示。

圖3

2 負透鏡

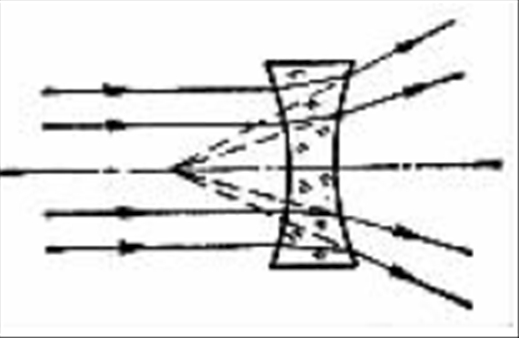

凡透鏡中心較邊緣薄的透鏡均為負透鏡。負透鏡起發散作用。圖1（d）（e）（f）均為負透鏡。平行光入射于負透鏡，因折射而被發散，所以負透鏡造成的象必然為虛像。如圖3示，經過負透鏡的出射光線必然是發散的，或平行的，絕無聚焦的可能。
