淬火時將鋼加熱到Ac3或Ac1以上，保溫一定時間使其奧氏體化，再以大于臨界冷卻速度快速冷卻，從而發生馬氏體轉變的熱處理工藝。淬火鋼得到的組織主要是馬氏體（或下貝氏體），此外，還有少量殘余奧氏體及未溶的第二相。淬火的目的是提高鋼的硬度和耐磨性。ISw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
1、 淬火加熱溫度ISw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

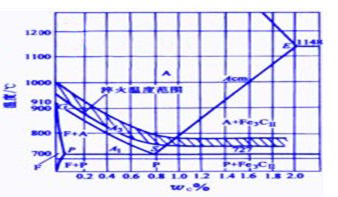

    碳鋼的淬火加熱溫度可利用Fe-Fe3C相圖來選擇。ISw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
ISw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
 對于亞共析碳鋼，適宜的淬火溫度為Ac3+30～50℃，使碳鋼完全奧氏體化，淬火后獲得均勻細小的馬氏體組織。對于過共析碳鋼，適宜的淬火溫度為Ac1+30～50℃。淬火前先進行球化退火，使之得到粒狀珠光體組織，淬火加熱時組織為細小奧氏體晶粒和未溶的細粒狀滲碳體，淬火后得到隱晶馬氏體和均勻分布在馬氏體基體上的細小粒狀滲碳體組織。對于低合金鋼，淬火加熱溫度也根據臨界點Ac1或Ac3來確定，一般為Ac1或Ac3以上50～100℃。高合金工具鋼中含有較多的強碳化物形成元素，奧氏體晶粒粗化溫度高，故淬火溫度亦高。ISw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

2、淬火加熱時間ISw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
　　為了使工件各部分完成組織轉變，需要在淬火加熱時保溫一定的時間，通常將工件升溫和保溫所需的時間計算在一起，統稱為加熱時間。ISw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
    影響淬火加熱時間的因素較多，如鋼的成分、原始組織、工件形狀和尺寸、加熱介質、爐溫、裝爐方式及裝爐量等。ISw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
　　鋼在淬火加熱過程中，如果操作不當，會產生過熱、過燒或表面氧化、脫碳等缺陷。ISw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
　　過熱是指工件在淬火加熱時，由于溫度過高或時間過長，造成奧氏體晶粒粗大的現象。過熱不僅使淬火后得到的馬氏體組織粗大，使工件的強度和韌性降低，易于產生脆斷，而且容易引起淬火裂紋。對于過熱工件，進行一次細化晶粒的退火或正火，然后再按工藝規程進行淬火，便可以糾正過熱組織。ISw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
　　過燒是指工件在淬火加熱時，溫度過高，使奧氏體晶界發生氧化或出現局部熔化的現象，過燒的工件無法補救，只得報廢。ISw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

 ISw熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
