您當(dāng)前的位置：首頁 > 技術(shù)專題 > 淬火

鉻不銹鋼及奧氏體鋼的淬火規(guī)范工藝

時間：2013-08-03 15:05:53 來源：作者：

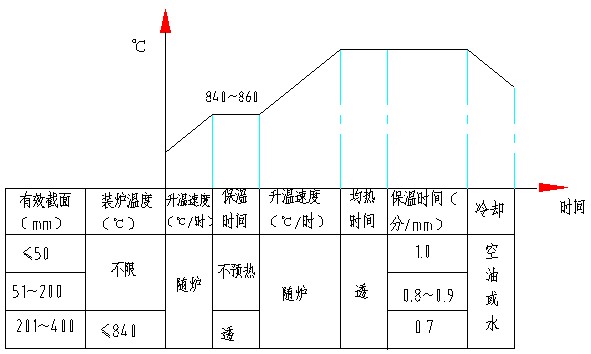

工藝規(guī)范的幾點說明:

⑴“透”系指工件裝爐后，爐子到溫起至工件與爐膛火色一致止的時間。

⑵ 裝爐溫度欄之“不限”一般系指不超過曲線中保溫溫度以下的各溫度。（如曲線中有兩個保溫溫度，則應(yīng)不超過第一段的保溫溫度）

⑶ 38CrMoAlA鋼淬火保溫時間應(yīng)按規(guī)定再延長30％。

⑷ 要求淬硬零件的回火保溫時間至少不小于1小時。

⑸ 除應(yīng)力的時間：除機(jī)械加工和校直應(yīng)力不得小于3小時；除焊接及鑄造應(yīng)力不得小于4小時。

⑹ 氮化件氮化后除校直應(yīng)力時，除應(yīng)力的整個過程均需通氮。

⑺ 按Z75.22-86 GH2136時效熱處理為≤300℃入爐，隨爐升溫至710±10℃，保溫?zé)福?/font>12～16h 出爐空冷，達(dá)HRC32～42。

【注：本信息除來源為“中國*熱處理技術(shù)網(wǎng)”外，均來自互聯(lián)網(wǎng),由“中國*熱處理技術(shù)網(wǎng)網(wǎng)友”提供,僅供讀者參考。如果有涉及到版權(quán)問題,請發(fā)郵件到 admin@chte.org ,我們會及時刪除或處理。】

本文（共有 0 條評論）

內(nèi)容頁廣告

相關(guān)文章

欄目熱門

久久国产免费福利永久_精品欧美视频_久久69国产精品久久69软件_国产毛片久久久久久久久春天_欧美日韩a级片_国产偷抇久久精品
