Xdc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

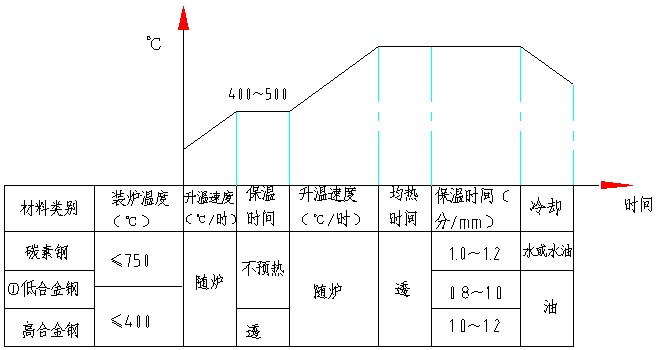

①低合金鋼預熱依工件形狀和尺寸酌情而定。Xdc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

 Xdc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

工藝規范的幾點說明:Xdc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

⑴“透”系指工件裝爐后，爐子到溫起至工件與爐膛火色一致止的時間。Xdc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

⑵ 裝爐溫度欄之“不限”一般系指不超過曲線中保溫溫度以下的各溫度。（如曲線中有兩個保溫溫度，則應不超過第一段的保溫溫度）Xdc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

⑶ 38CrMoAlA鋼淬火保溫時間應按規定再延長30％。Xdc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

⑷ 要求淬硬零件的回火保溫時間至少不小于1小時。Xdc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

⑸ 除應力的時間：除機械加工和校直應力不得小于3小時；除焊接及鑄造應力不得小于4小時。Xdc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

⑹ 氮化件氮化后除校直應力時，除應力的整個過程均需通氮。Xdc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

⑺ 按Z75.22-86 GH2136時效熱處理為≤300℃入爐，隨爐升溫至710±10℃，保溫燒透＋12～16h 出爐空冷，達HRC32～42。Xdc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

 Xdc熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
