6WO熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

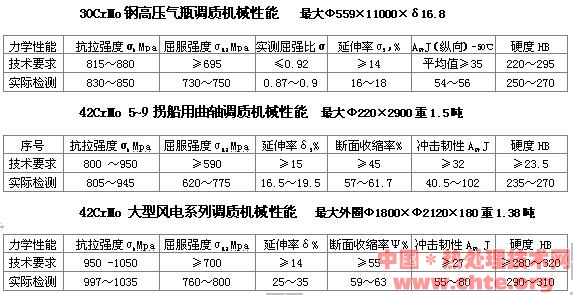

今年已成功應用于42CrMo大型軸最大Φ400 (加照片)6WO熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
1.10即時回火和脫氫回火同時進行:降低組織應力,避免氫進入各陷阱。
1.11毛坯預熱處理是減少變形重要措施:重慶青山工業(yè)公司C-N共滲后,不再磨齒。
1.1.2原材料的問題:控制淬硬性,化學成分,低倍夾雜(天津德國獨資Sew公司為1級)。硫化物、氧化物是齒輪高速旋轉剝落源。
1.1.3可考慮分鋼材爐號管理:當淬硬性、淬透性、化學成分等控制好,盡量不采用該措施。
二、怎樣使氣體軟氮化體的質量達到和領先與世界先進國家
(國標GB/11354-89鋼鐵零件:滲氮層深度測定和金相組織檢驗:2%硝鹽乙醇浸蝕)放大500該檢驗方法經不浸蝕對比差別,建議不浸蝕更準確。最先進的級別1-2級。目前國內我看了拾多個廠家均在3-4級。1級化合層致密,表面無微孔。按GB/11354-1989標準:[8]浸蝕劑2-4%硝酸乙醇。我在重慶××廠所做對比試驗:采用2%硝酸乙醇浸蝕:疏松為1級:同一另件不腐蝕疏松達3級。疏松層深8μm。
2.1軟氮化與硬氮化的分類 700~750HV
2.2軟氮化催滲方法:C 、O、 Ti、 C-O或O-C離子、稀土元素等。
2.3黑色組織形成與防止方法:金相上、不腐蝕或淺腐蝕,內氧化組織與Fe3O4有關、有人認為是①氫氣形成②氮氣形成③氧化形成:最終黑色組織的內壁為Fe3O4,因此在看金相時,腐蝕稍重Fe3O4與硝酸作用而看不到黑色組織。
2.3.1.盡可能采用無水、氧參加下的軟氮化工藝。以氧催滲的工藝一般黑色組織較厚。
2.3.2.氣源的氨氣、脫水和含硫問題、甲醇中水、硫的問題
2.3.3.QPQ重慶××氣門廠、活塞軟氮化。看黑色組織腐蝕與不腐蝕對比,就有上述類似結果。
2.3.4快冷使ξ相不析出,保持ε相單一組織,增加防腐、耐磨性能。
2.3.5即時回火和去氫回火同時進行,避免氫進入陷阱,小角晶界、位錯源等。
三、后緒:個別廠家采用“天然氣凈化設備”使表面硬度和非馬組織達到波爾舍、奔馳、寶馬標準。但由于技術文件無此要求。不像長春一汽大眾、德國獨資天津Sew公司每爐檢測,以至于氨氣的脫水、硫、甲醇的脫水、硫等均不重視……。結果就稍差點。反之,當熱處理設備較差,工藝一流時產品必提高一個檔次。(重慶長江電爐廠能生產氨水一步法脫水脫硫設備:含無機硫<1mg/m3有機硫<3mg/m3,水份露點<-35℃,脫水、脫硫劑壽命服役如初拾年以上,準備上報國家發(fā)明專利。)
※※※ 熱處理定義:固態(tài)的金屬和非金屬經加熱、保溫、冷卻使組織、結構、應力狀態(tài)、性能。化學元素發(fā)生變化的處理稱熱處理。
參考文獻
1、李志義、李曉澎:“滲碳淬火件表面非馬氏體形成的原因和防止措施”金屬熱處理 2000.11.37
2、李志義、李曉澎:“可控氣源的選擇”金屬熱處理 1996.1.52
3、李志義、田榮華、葛友海、胡培中、熊軍、敖思渝等“采用天然氣的氣體滲碳”國外金屬熱處理 2004.1.41
4、黃元盛:“甲烷濃度對CVD金剛石膜表面粗糙度的影響”,金屬熱處理2004.6.15
5、孫堯卿等“滲碳爐氧探頭0Cr25Ni20不銹鋼外電極腐蝕損傷分析”,金屬熱處理2004.10.19
6、美國普萊克斯曲延森“熱處理用戶的氮源選擇”國外金屬熱處理97.5.30
7、田榮華“變速箱另件毛坯等溫正火工藝試驗的應用”金屬熱處理 2002.16.42
8、機械工程標準手冊:熱處理類/《機械工程標準手冊》2003.4.P264
9、關于直接注入碳氮化合物/空氣氣氛(超級滲碳氣氛)滲碳的觀點:英國Bodycote熱處理有限公司W.Hewitt。國外金屬熱處理:2004.5.29
10、在AvaC低壓滲碳中控制乙炔及其反應事物
德國LindeAG公司 M.Lohymann等,國外金屬熱處理 2004.5.32
11、白尚顯、唐文俊,“燃料手冊”冶金工業(yè)出版社 1994.P864-900
6WO熱處理技術網 — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE 9/9 首頁 上一頁 7 8 9
|
