|
5 實(shí)驗(yàn)結(jié)果
以陽極極化曲線上對應(yīng)電流密度10 uA/㎝2或100 uA/cm2 的電位中最正的電位值(符號E′或E)來表示點(diǎn)蝕電位。
②不銹鋼三氯化鐵點(diǎn)腐蝕試驗(yàn)方法：
1 試樣的制備
1.1 試樣的總表面積應(yīng)在 10cm2 以上。
1.2 從試驗(yàn)材料上切取試樣，應(yīng)使與軋制或鍛造方向垂直的斷面面積占試樣總面積的二分之一以下。
1.3 切取試樣，原則上用鋸斷方法。用剪切方法時，應(yīng)用切削或研磨方法對試樣的斷面進(jìn)行再加工，以消除剪切的影響。
1.4 為了減小試樣面積和試樣端面的腐蝕對試驗(yàn)結(jié)果的影響，若要考慮數(shù)據(jù)對比，取樣方向和方法應(yīng)一致，并應(yīng)盡可能使用尺寸相同或接近的薄試樣。試樣的參考尺寸是(30 mm～40 mm)×20 mm ×(1.5 mm ～5 mm)。
1.5 試樣上有氧化皮附著時，應(yīng)用切削或研磨方法除去。
1.6 試樣的所有表面應(yīng)用粒度符合GB/T 2481.1規(guī)定的砂布或砂紙按順序進(jìn)行研磨。研磨時要避免發(fā)熱。最后用粒度為W 20的水砂紙進(jìn)行濕磨。
注: 如果試樣表面有粗糙度一致的要求時，可用磨床磨。
1.7 用游標(biāo)卡尺測量試樣的尺寸，計算試樣的總面積以及試驗(yàn)的有效面積。
1.8 將試樣表面清洗后，用丙酮或無水乙醇除油，然后存放于干燥器內(nèi)。
1.9 試驗(yàn)前稱量試樣重量，精確到1mg 。
2 試驗(yàn)溶液
用符合GB/T 622規(guī)定的優(yōu)級純鹽酸和蒸餾水或去離子水配制成0.05mol/L(即稀釋約245倍)的鹽酸溶液，把符合HG/T3 -1085規(guī)定的分析純?nèi)然F(FeCl3 ·6 H20)100g 溶于900 mL O.05 mol/L鹽酸溶液中，配制成6%三氯化鐵溶液。
3 試驗(yàn)儀器和設(shè)備

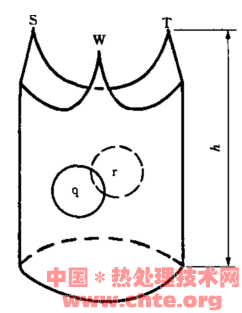

3.1 使用玻璃制的燒杯等作為試驗(yàn)容器，推薦使用按（圖1）制作的試驗(yàn)支架。支架用聚氯乙烯塑料管或玻璃管制成。試樣能水平地放置在S、T、W三個頂端上。三個頂端要磨尖。以試樣能大致處在溶液中間部位來確定支架高度h。支架側(cè)面鉆適當(dāng)大小的 q、r二孔，使溶液能夠?qū)α鳌?/span>
 oGX熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
oGX熱處理技術(shù)網(wǎng) — 熱處理行業(yè)的超級智庫 CHTE 最全的熱處理技術(shù)信息網(wǎng)站 熱處理技術(shù)網(wǎng) CHTE
圖1
3.2 采用能使試驗(yàn)溶液保持在規(guī)定溫度的恒溫(水浴)槽。
|
