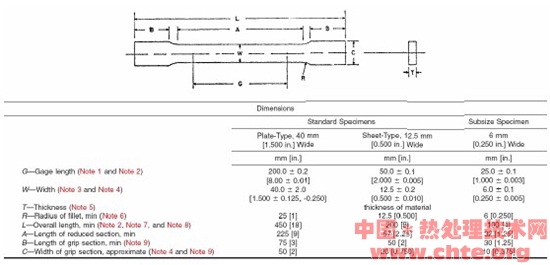

標準試樣 小尺寸試樣OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

公稱寬度 板狀 40 mm 薄板狀 12.5 mm 6mmOHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

G－－ 標距 (注1和注2) 200.0±0.2 50.0±0.1 25.0±0.1OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

W－－ 寬度(注3和注4) 40.0±2.0 12.5±0.2 6.0±0.1OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

T－－ 厚度 (注5) 材料厚度OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

R－－ 過渡圓弧半徑，最小(注6) 25 12.5 6OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

L－－ 總長度，(注2、注7 和注8) 450 200 100OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

A－－ 縮減部分長度，最小 225 57 32OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

B－－ 夾持部分長度，(注8) 75 50 30OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

C－－ 夾持部分寬度，近似(注4 和注9) 50 20 10OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注1－－對于寬度40mm的試樣，應在試樣和縮減部分寬度內的平面上或邊上打標記以測量斷后伸長率。可用一組相距25mm的9個以上的點打標記，或用相距200mm的一對以上的點作標記。OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注2－－當不要求測量寬度為40mm試樣的伸長率時，可使用75 mm最小縮減部分（A）長度，其他尺寸與平板試樣的尺寸相同。OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注3－－對于三種尺寸試樣，縮減部分端部寬度差應分別不大于0.10、0.05 或 0.02 mm。其寬度也可以從端部至中心逐漸減小，但每個端部的寬度不應大于中心寬度的1 % 。OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注4－－必要時，對于三種尺寸中每種尺寸的試樣可使用較小的寬度( W 和 C)。在此情況下，縮減部分的寬度應盡量取試驗材料允許的寬度，但是，除非另有特殊規定，當使用較窄試樣時，產品技術條件中對伸長率的要求將不適用。OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注5－－尺寸T是為可用的材料技術條件提供的試樣厚度。寬度為40mm的試樣的最小厚度應為5mm，寬度為12.5mm和6mm試樣的最大厚度應分別為19 mm和6 mm。OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注6－－對于寬度為40mm試樣，當使用仿型切削刀具加工縮減部時，允許在抗拉強度690 MPa以下的鋼試樣縮減部分端部有13mm最小過渡半徑。OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注7－－所示尺寸建議為最小值。確定最小長度時，夾具不能處于尺寸A和B間過渡部分，見注9。OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注8－－對于寬度為6mm的試樣，為了有助于施加軸向負荷，只要材料允許，總長度應盡可能大，最大至200 mm。OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注9－－如果可能，最好使夾持部分長度足夠大，以便使試樣延伸到夾具長度2/3以上的位置。如果12.5mm寬的試樣厚度在10 mm以上，較長的夾具和相應較長的夾持部分對防止試樣在夾持部分斷裂是必要的。OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注10－－對三種尺寸試樣，試樣端部應與縮減部分寬度中心線對稱，分別在2.5、0.25、和0.13 mm之內，但是，對仲裁試驗和當產品技術條件有要求時，寬度為12.5mm試樣端部的對稱應在0.2 mm內。OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注11－－對于每一種試樣，所有過渡圓弧半徑應彼此在1.25 mm公差內, 并且在特定端部的兩過渡圓弧弧度的中心應在2.5 mm公差內彼此固定（垂直于中心線內）。OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE

注12－－除了仲裁試驗外，允許使用整個長度上側邊平行的試樣，但應：(a) 使用公差上限；(b) 有足夠的標記數以供測定伸長率；(c) 測定屈服強度時使用合適的引伸計。如果斷裂發生在靠夾緊裝置一端的2W距離內，測定的抗拉強度可能并不代表該材料性能。在驗收試驗中，如果性能滿足規定最低要求，則不必重新試驗。但如果低于最低要求，則試驗報廢，應重新進行試驗。OHo熱處理技術網 — 熱處理行業的超級智庫 CHTE 最全的熱處理技術信息網站 熱處理技術網 CHTE
